题干：某河道整治工程包括河道开挖、堤防加固、修筑新堤、修复堤顶道路等工作。施工合同约定;(1)工程预付款为合同总价的20%,开工前支付完毕,施工期逐月按当月工程款的30%扣回,扣完为止;(2)保留金在施工期逐月按当月工程款的5%扣留;(3)当实际工程量超出合同工程量20%时,对超出20%的部分进行综合单价调整,调整系数为0.9。经监理单位审核的施工网络计划如下图所示(单位:月),各项工作均以最早开工时间安排,其合同工程量、实际工程量、综合单价见下表。[006-001-011-000-9787566103314-image/006-001-011-000-9787566103314-003-008.jpg]工程开工后在施工范围内新增一丁坝。丁坝施工工作面独立,其坝基清理、坝身填筑、混凝土护坡等三项工作依次施工,在第5个月初开始施工,堤顶道路修复开工前结束;丁坝坝基清理、坝身填筑工作的内容和施工方法与堤防施工相同;双方约定,混凝土护坡单价为300元/立方米,丁坝工程量不参与工程量变更。各项工作的工程量、持续时间见下表。[006-001-011-000-9787566103314-image/006-001-011-000-9787566103314-003-009.jpg]
题目：绘出增加丁坝后的施工网络计划。
扫码下载亿题库
精准题库快速提分

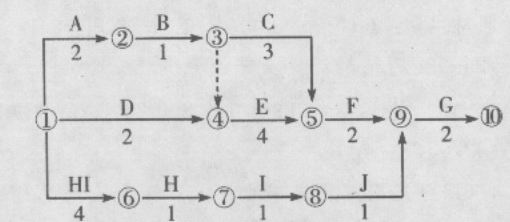

参考答案增加丁坝后施工网络计划如下图所示:
注:H前有4个月的等待时间(HI)。
主要考查如何绘制施工网络计划图。根据背景资料,丁坝施工工作面独立,其坝基清理、坝身填筑、混凝土护坡等三项工作依次施工,在第5个月初开始施工,堤顶道路修复开工前结束。注意:H前有4个月的等待时间(HI)并与起点节点相连;箭线编号从小到大;丁坝工作的紧后工作为G工作;丁坝工作顺序为H→I→J。
