- 建造师案例题
题干：背景资料：某电视台塔楼工程，建筑面积5000m2，地下1层，地上16层，基础埋深为自然地面以下9.5m，建设单位委托监理单位对工程实施全过程监理，建设单位和某施工单位根据《建设工程施工合同（示范文本）》签订了施工总承包合同，合同约定基础工程可以分包给具有相应资质的基础公司施工。工程施工过程中发生了下列事件：事件1：施工单位根据建设单位提供的场区内方格控制网坐标，进行该建筑物的定位测设。事件2：工程主楼组织分段施工，某一段各工作的逻辑关系见表。[up2015/abcff465cbc-4f0a-445c-8d59-02602259a651.png]事件3：本工程基坑开挖的方案由基坑专业分包单位组织编制，监理工程师认为方案应由总承包单位组织编制，拒绝对其编制的方案进行审批。事件4：当施工进行到第5个月时，因建设单位设计变更导致工作D延期3天，造成施工总承包单位施工机械停工损失费5000元和施工机械操作人员窝工费1000元。施工总承包单位提出工期索赔3天，费用索赔6000元的要求。
题目：根据事件2表中给出的逻辑关系，绘制双代号网络计划图，并计算该网络图的总工期。
扫码下载亿题库
精准题库快速提分

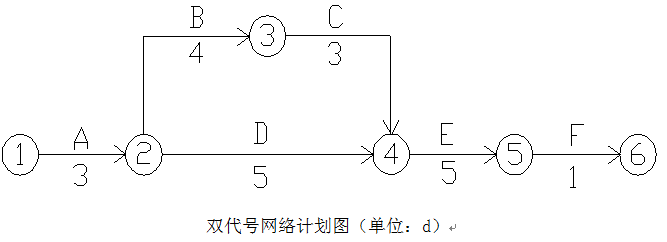

参考答案根据事件2表中给出的逻辑关系，绘制的双代号网络计划如图所示：
该网络图的工期为16天。
（解题思路：本题考查考生的动手能力，首先画出①、②节点，然后画出→，标注出A工作。既然A有两项紧后工作，那么②节点后面必然出现分叉。既然C、D两项工作的紧后工作同为E，那么此处必然合拢，大家自己动手多画多练，自然能做到举一反三）
