- 建造师案例题
题干：某铁路工程有两座相连的桥梁，1号桥与梁场相近，首先架梁，2号桥顺序架梁。施工单代号网络计划图如图1C420033-4所示。[up2016/abcdc05d805-fa66-419d-9b5b-3931b46b0b1d.jpg]
题目：用双代号逻辑网络图绘出上述单代号网络计划图。
扫码下载亿题库
精准题库快速提分
参考答案单代号网络用节点框表示工作，箭线表示搭接关系；双代号网络用箭线表示工作，用节点表示搭接关系。

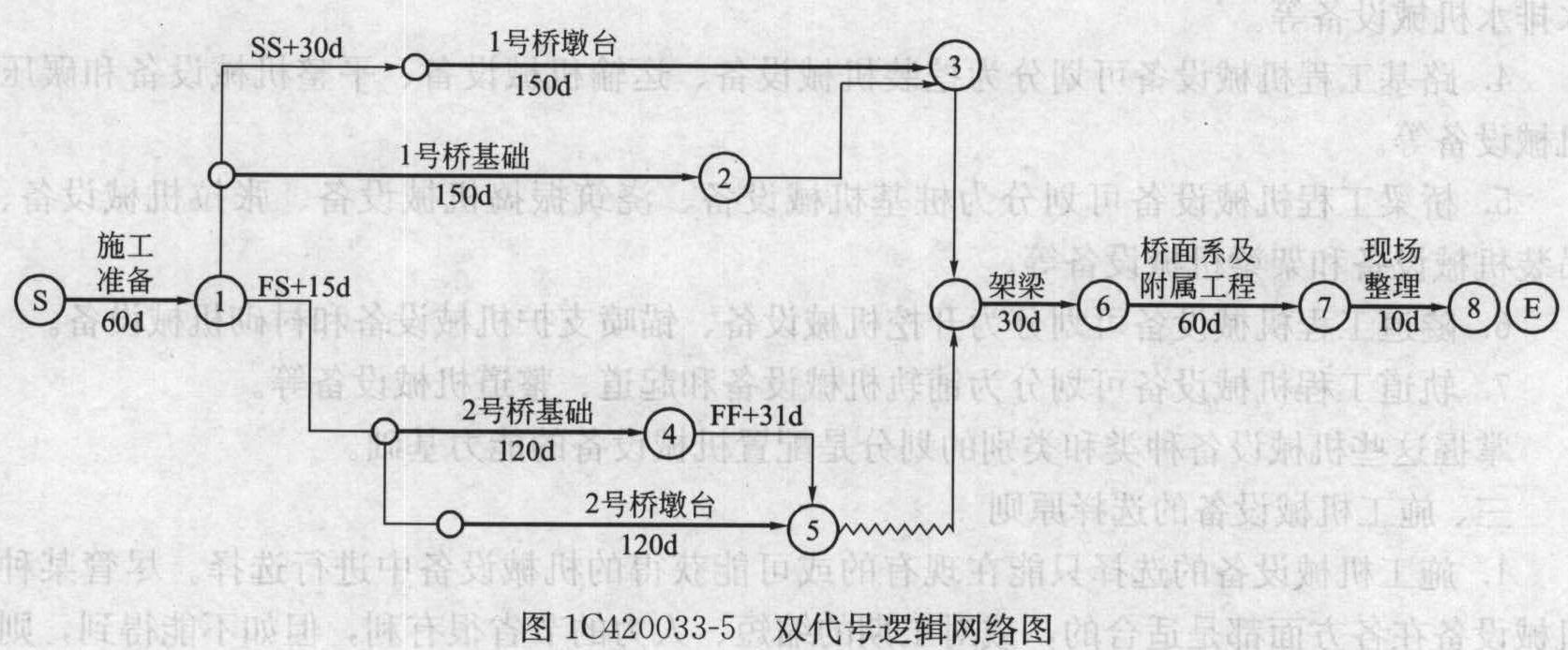

上述工程的双代号逻辑网络计划图如图1C420033-5所示。
您可能感兴趣的试题- 1 【单选题】关于双代号网络图和单代号网络图的绘图规则的说明，正确的是( )。
- A 、双代号网络图不允许有回路，单代号网络图可以有回路
- B 、双代号网络图中有虚工作，单代号网络图中没有虚工作
- C 、双代号网络图允许多个工作同时开始，单代号网络图不允许多个工作同时开始
- D 、双代号网络图和单代号网络图都应该只有一个始点，一个终点
- 2 【多选题】单代号网络图中，工作之间的逻辑关系包括( )。
- A 、组织关系
- B 、因果关系
- C 、工艺关系
- D 、工作关系
- E 、利益关系
- 3 【单选题】关于双代号网络图和单代号网络图的绘图规则的说明,正确的是( )。
- A 、双代号网络图不允许有回路,单代号网络图可以有回路
- B 、双代号网络图中有虚工作,单代号网络图中没有虚工作
- C 、双代号网络图允许多个工作同时开始,单代号网络图不允许多个工作同时开始
- D 、双代号网络图和单代号网络图都应该只有一个始点,一个终点
- 4 【单选题】根据表中给定的逻辑关系所绘制的双代号网络计划如下图所示,其作图错误的是()。
- A 、节点编号不对
- B 、逻辑关系不对
- C 、有多个起点节点
- D 、有多个终点节点
- 5 【单选题】根据下列逻辑关系表绘制的双代号网络图如下图所示,其存在的错误是()。
- A 、节点编号不对
- B 、逻辑关系不对
- C 、有多个终点节点
- D 、有多个起点节点
- 6 【单选题】根据下列逻辑关系表绘制的双代号网络图如下图所示,其存在的错误是()。
- A 、节点编号不对
- B 、逻辑关系不对
- C 、有多个终点节点
- D 、有多个起点节点
- 7 【案例分析题】根据上表的逻辑关系，绘制双代号网络图，见下图。
- 8 【单选题】根据下表逻辑关系绘制的双代号网络图如图所示，图中存在的作图错误是（ ）。
- A 、节点编号不对
- B 、逻辑关系不对
- C 、有多个终点节点
- D 、有多个起点节点
- 9 【单选题】根据下列逻辑关系表绘制的双代号网络图如下图所示，其存在的错误是（ ）。
- A 、节点编号不对
- B 、逻辑关系不对
- C 、有多个终点节点
- D 、有多个起点节点
- 10 【单选题】根据下表逻辑关系绘制的双代号网络图如图所示，图中存在的作图错误是（）。
- A 、节点编号不对
- B 、有多个终点节点
- C 、逻辑关系不对
- D 、有多个起点节点
