- 简答题
题干：某市政工程,红星公司为中标承包商,经与甲方谈判确定了施工进度计划和各工作可以压缩时间及其增加的赶工费用(数据见表5-7),其中H、I为道路路基和路面工程。[006-007-005-000-9787511421685-image/006-007-005-000-9787511421685-005-030.jpg]
题目：绘制双代号网络图,确定计划工期,关键路线,计算各分部工程总时差。在图中标示各节点的事项最早时间(TE，□)、事项最迟时间(TL，△)。。
扫码下载亿题库
精准题库快速提分

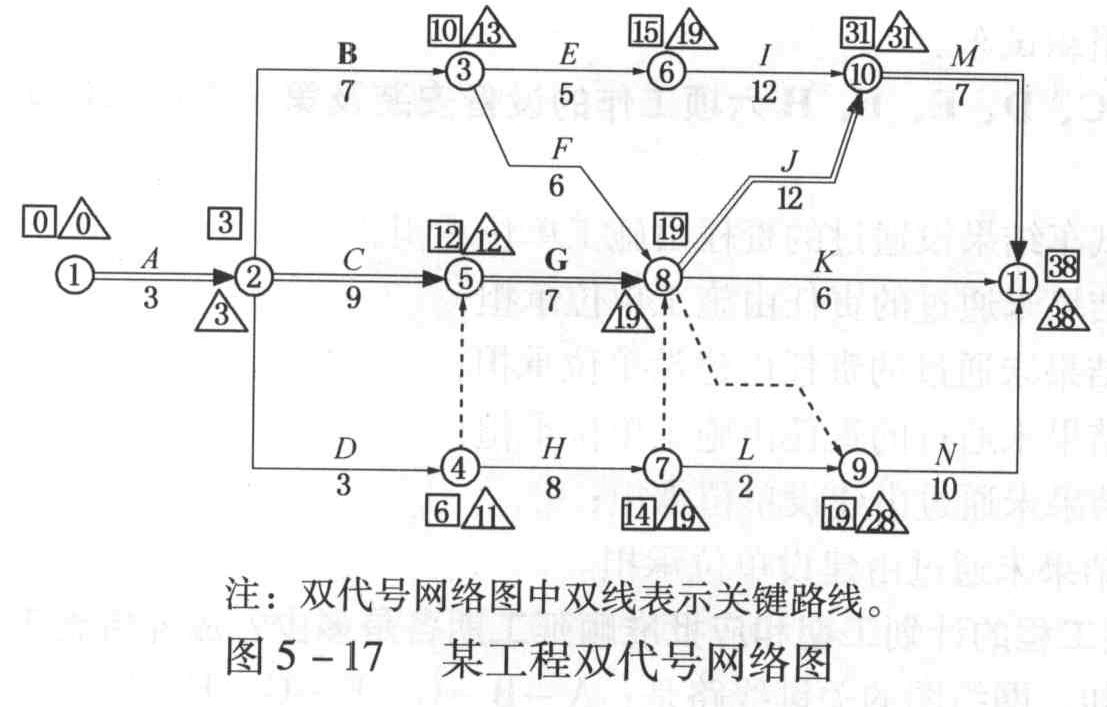

参考答案双代号网络图如图5-17所示。
关键路线为:①—②—⑤—⑧—⑩—⑩,计划工期为:3+9+7+12+7=38(周)。
关键工序TF=0,TF(B)=3,TF(D)=5,TF(E)=4,TF(F)=3,TF(H)=5,TF(I)=4,TF(K)=13,TF(N)=9,TF(L)=7。
