参考答案

(1)根据表2-65绘制双代号网络计划图，结果见图2-27。

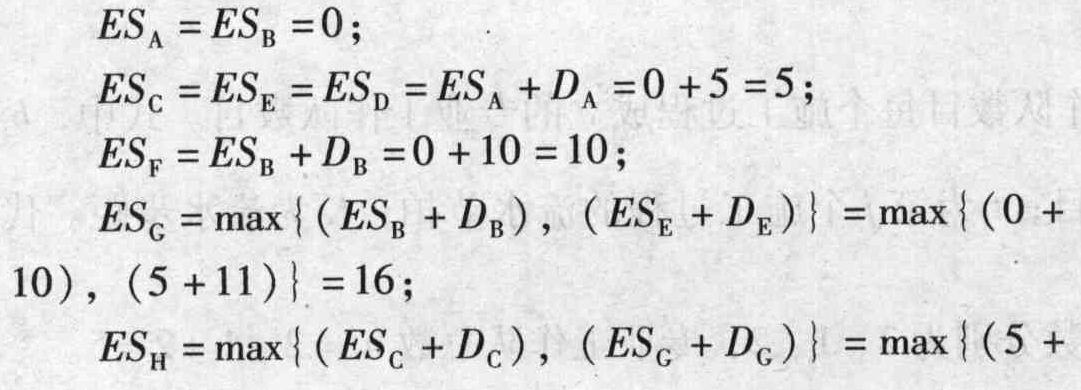

(2)计算各工序的时间参数：①各工序最早开始时间ES：10)，(16+6)}=22。

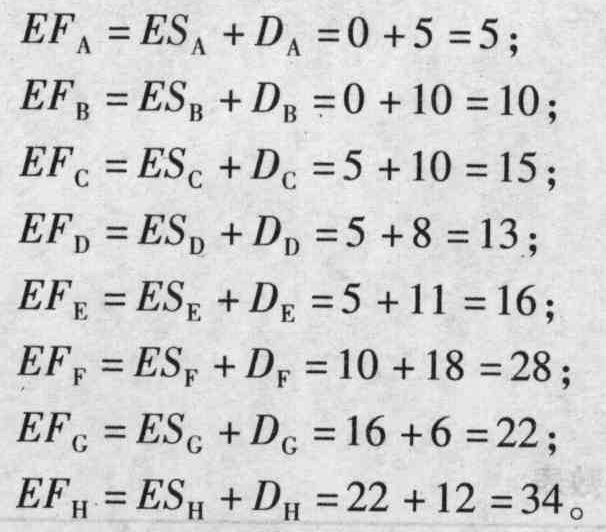

②各工序最早完成时间EF:

该网络计划的计算工期：12)}=34(天) 。

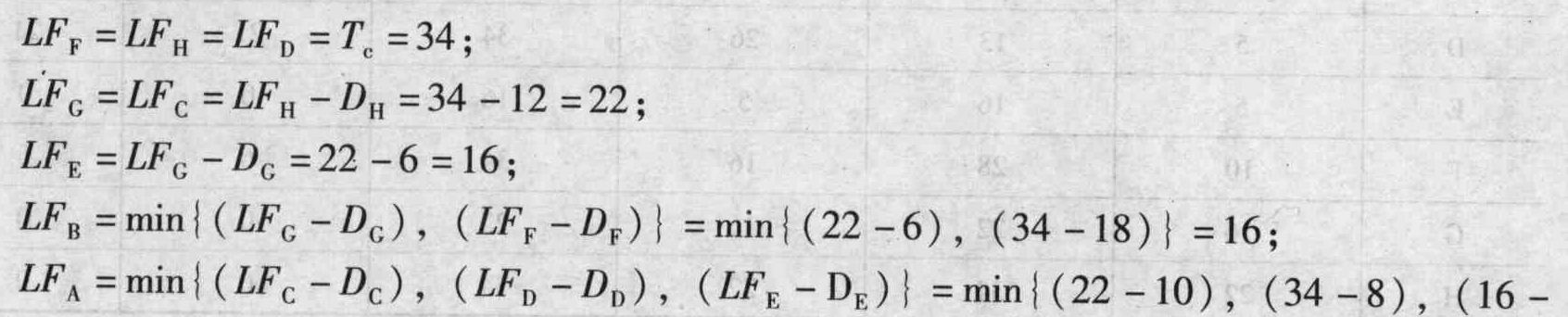

③工序最迟完成时间LF:11)}=5。

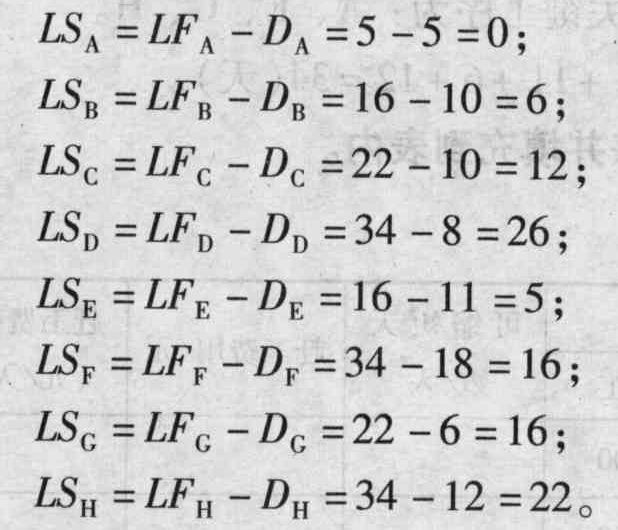

④工作最迟开始时间LS：

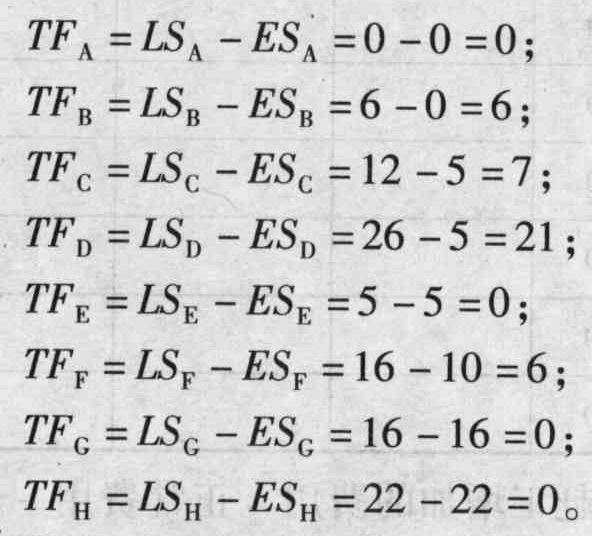

⑤总时差TF：

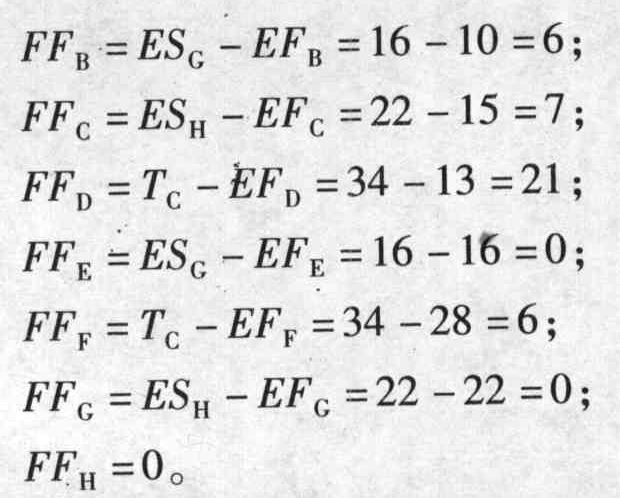

⑥自由时差FF:

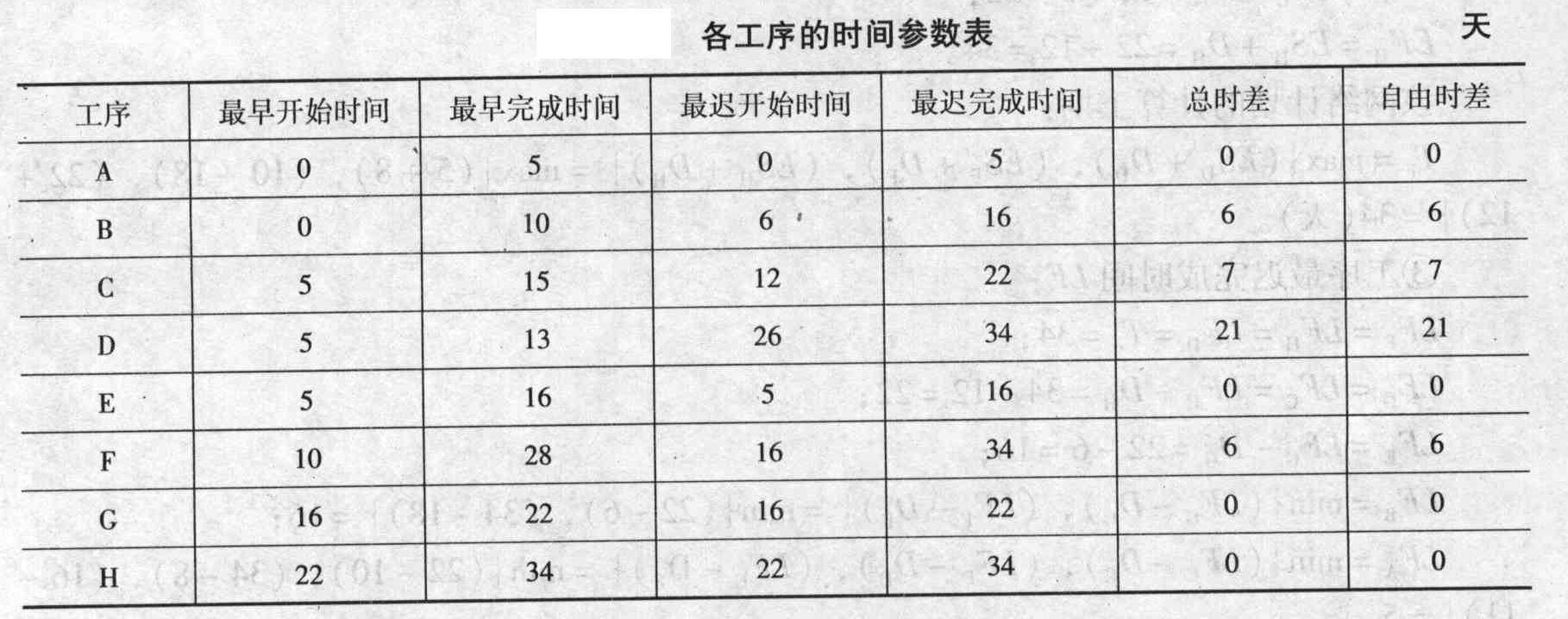

则各工序的时间参数如表所示。(2)全部由总时差为零的工作组成的线路是关键线路，故本题的关键线路为：①—②一④一⑤—⑥；关键线路上的工作为关键工作，则本题的关键工序为：A、E、G、H。

(3)关键线路的长度为计划工期，故计划工期Tc=5+11+6+12=34（天）。
