题干：某公司中标某沿海城市一高层写字楼工程，该公司进场后，给整个工程各工序进行划分，并明确了各工序之间的逻辑关系如下表所示：[9787553738109-image/9787553738109-002-018.jpg][9787553738109-image/9787553738109-002-019.jpg]在工程施工过程中发生以下事件：事件一：施工单位施工至E工作时，该沿海城市遭受海啸袭击，使该工作持续时间延长了2个月。经评估，施工单位人工费、机械费、临时建筑损失18万元。建筑物受到海水侵蚀，清理、返工费用25万元，施工单位提出了工期2个月、费用43万元的索赔要求。事件二：施工单位施工至I工作时，由于业主指定材料的质量问题，造成施工单位人工费、机械费损失5万元。同时造成持续时间延长2个月。施工单位提出了工期、费用索赔要求。
题目：根据上表中各工序间的逻辑关系绘制该工程的施工进度计划网络图，并确定关键线路及总工期。
扫码下载亿题库
精准题库快速提分

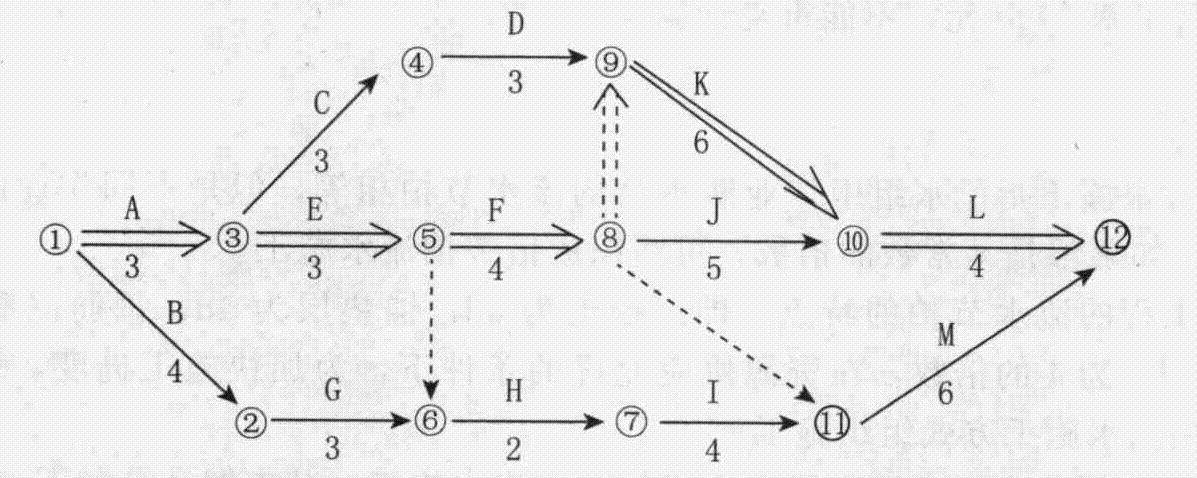

参考答案根据上表中各工序间的逻辑关系绘制施工进度计划网络图如下：
其中：关键线路为A→E→F→K→L或①→③→⑤→⑧→⑨→⑩→⑫；
总工期为20个月。
