- 造价师案例题某水泵站电气安装工程如图所示：
说明： 1．配电室内设4台PGL型低压开关柜，其尺寸(mm)：宽×高×厚：1 000×200×600，安装在10#基础槽钢上。 2．电缆沟内设15个电缆支架，尺寸见支架详图所示。 3．三台水泵动力电缆D1．D2、D3分别由PGL2、3、4低压开关柜引出，沿电缆沟内支架敷设，出电缆淘再改穿埋地钢管 (钢管埋地深度-0.2m)配至1#、2#、3#水泵电动机。其中：D1、D2、D3回路，沟内电缆水平长度分别为2m、3m、4 m；配管长度分别为15m、12m、13m。连接水泵电机处电缆留长度按1.0m计。 4．嵌装式照明配电箱MX，其尺寸(mm)为宽×高×厚：500×400×220(箱底标高+1.40 m)。 5．水泵房内设吸顶式工厂罩灯，由配电箱MX集中控制，以BV 2.5 平方毫米导线穿φ15塑料管沿墙、顶板暗配。顶板敷管标高为+3.00 m。 6．配管水平长度见图示括号内数字，单位：m。 计算分部分项工程量。依据《全国统一安装工程预算工程量计算规则》计算工程量，并将工程量及计算过程填入表中未列出的分部分项工程项目的相应栏目中。（注：不考虑电缆敷设弛度、波形弯度和终端电缆头的附加长度。计算结果保留小数点后两位）
扫码下载亿题库
精准题库快速提分

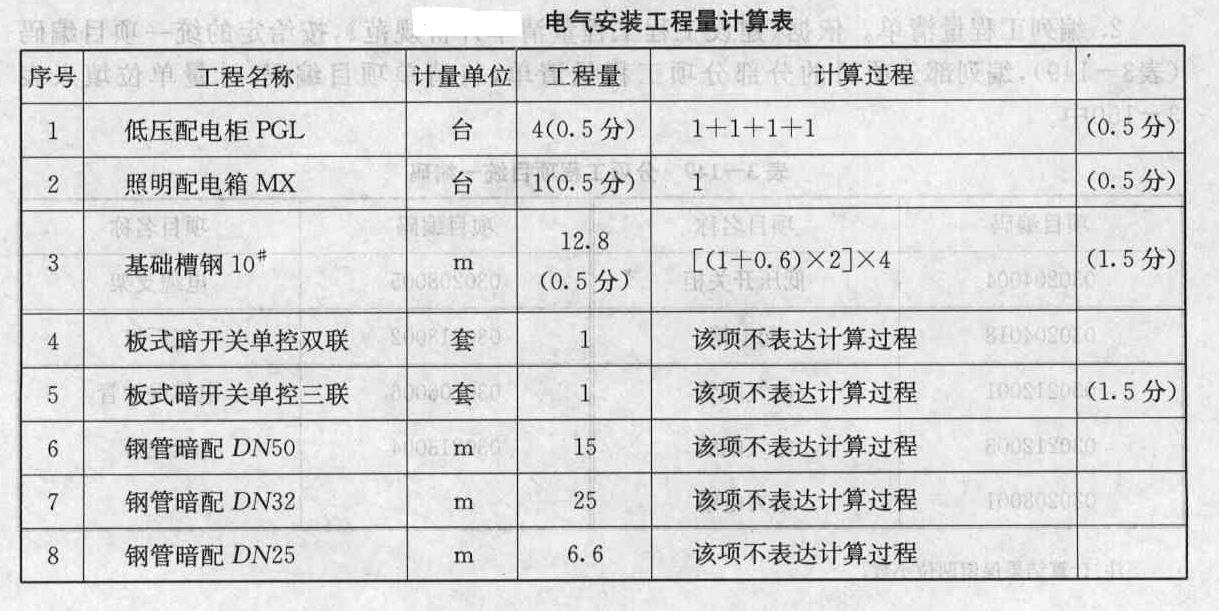

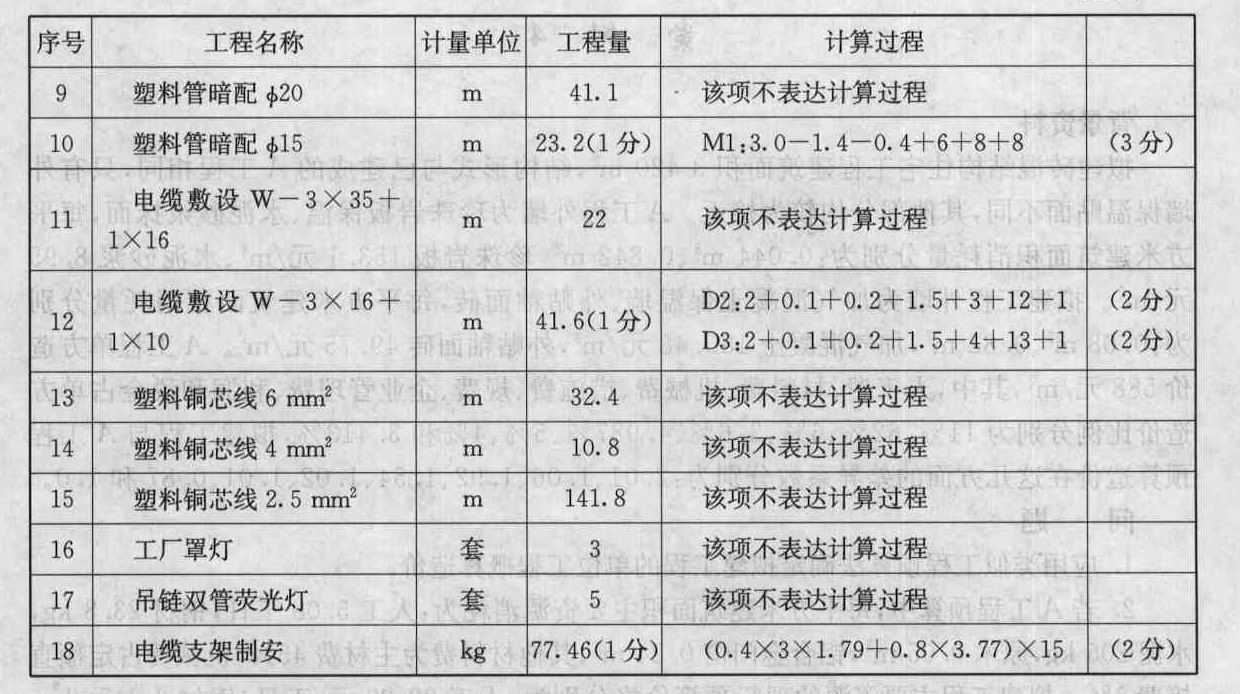

参考答案编制电气安装工程量计算表，见表。
