- 造价师案例题某氮气站动力安装工程如图所示： 1．PD1、PD2均为定型动力配电箱，落地式安装，基础型钢用10号槽钢制作，其重量为10 kg/m。 2．PD1至PD2电缆沿桥架敷设，其余电缆均穿钢管敷设，埋地钢管标高为-0.2 m。埋地钢管至动力配电箱出口处高出地坪+0.1 m。3.4台设备基础标高均为+0.3 m，至设备电机处的配管管口高出基础面0.2 m，均连接1根0.8 m同管径的金属软管。 4．计算电缆长度时不计算电缆敷设弛度、波形弯度和交叉的附加长度，连接电机处，出管口后电缆的预留长度为1m，电缆头为户内干包式，其附加长度不计。 5．电缆桥架(200×100)的水平长度为22 m。 6．表中的数据为计算该动力安装工程的相关费用。
管理费和利润分别按人工费的55%和45%计。分部分项工程量清单的统一编码如表所示。
氮气站动力平面图说明： 1．动力配电箱PD1、PD2为落地式安装，其尺寸为900×2 000×600（宽×高×厚）。 2．配管水平长度见图示括号内数字，单位为m
根据图示内容和《建设工程工程量清单计价规范》的规定，计算相关工程量和编制分部分项工程量清单。将配管、电缆敷设和电缆桥架工程量的计算式列出，并填入表“分部分项工程量清单”。
扫码下载亿题库
精准题库快速提分

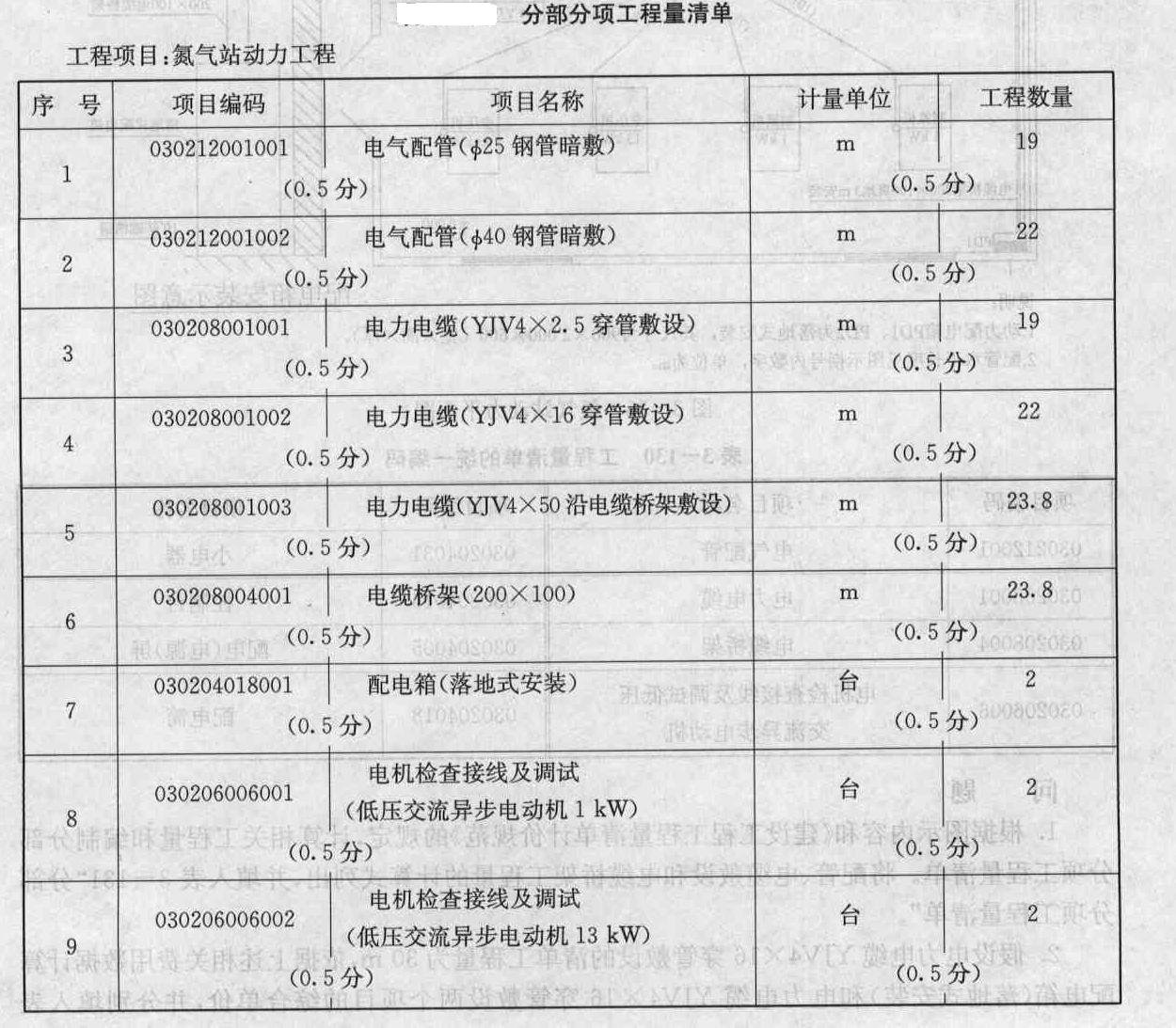

参考答案(1)钢管φ25工程量计算：[10+7+(0.2+0.1)×2+(0.2+0.3+0.2)×2]m=19 m(2分)，(2)钢管φ40工程量计算：[8+12+(0.2+0.1)×2+(0.2+0.3+0.2)×2]m=22 m(2分)，(3)电缆YJV4×2.5工程量计算：[10+7+(0.2+0.1)×2+(0.2+0.3+0.2)×2]m=19 m(1.5分)，(4)电缆YJV4×16工程量计算：[8+12+(0.2+0.1)×2+(0.2+0.3+0.2)×2]m=22 m(1.5分)，(5)电缆桥架200×100工程量计算：{22+[3-(2+0.1)]×2)m=23.8 m（2分），(6)电缆YJV4×50工程量计算：{22+[3-(2+0.1)]×2}m=23.8 m(1.5分)。
