参考答案

用双代号网络图的图上计算法，根据目前进度状况，分析对总工期的影响。
1）利用该项目网络计划的图上计算法，首先计算各节点时间参数，如下图所示。

2）计算网络计划工作最早可能开始与最早可能结束时间如下图所示。

网络计划工作最早可能开始与最早可能结束时间

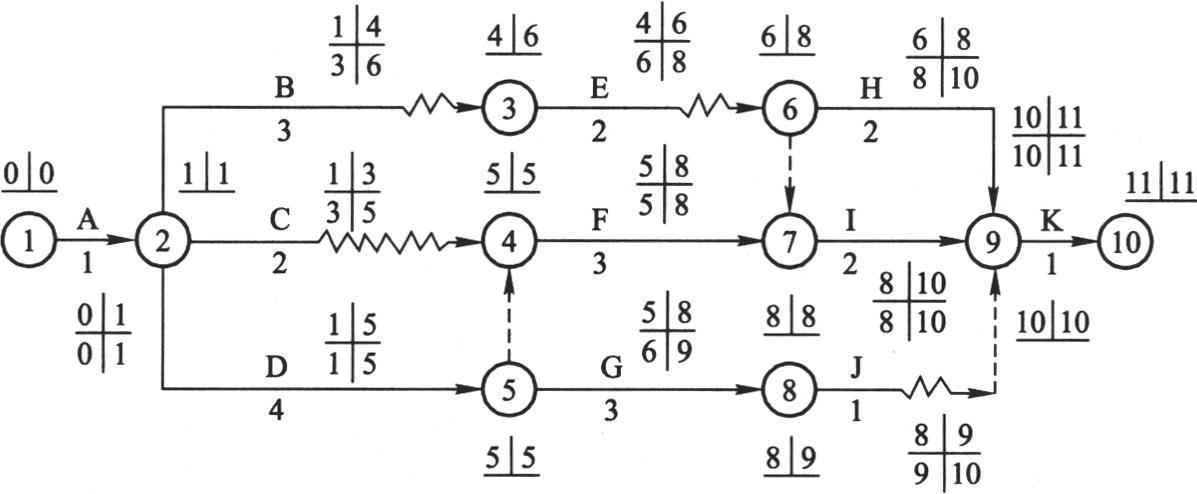

3）计算网络计划工作全部时间参数如下图所示。

4）进度分析（见下表）
网络计划工作全部时间参数
进度分析表

注：由于关键工作F拖后一月，将使工期延长一月。
