管理费和利润分别按人工费的55%和45%计。分部分项工程量清单的统一编码如表所示。

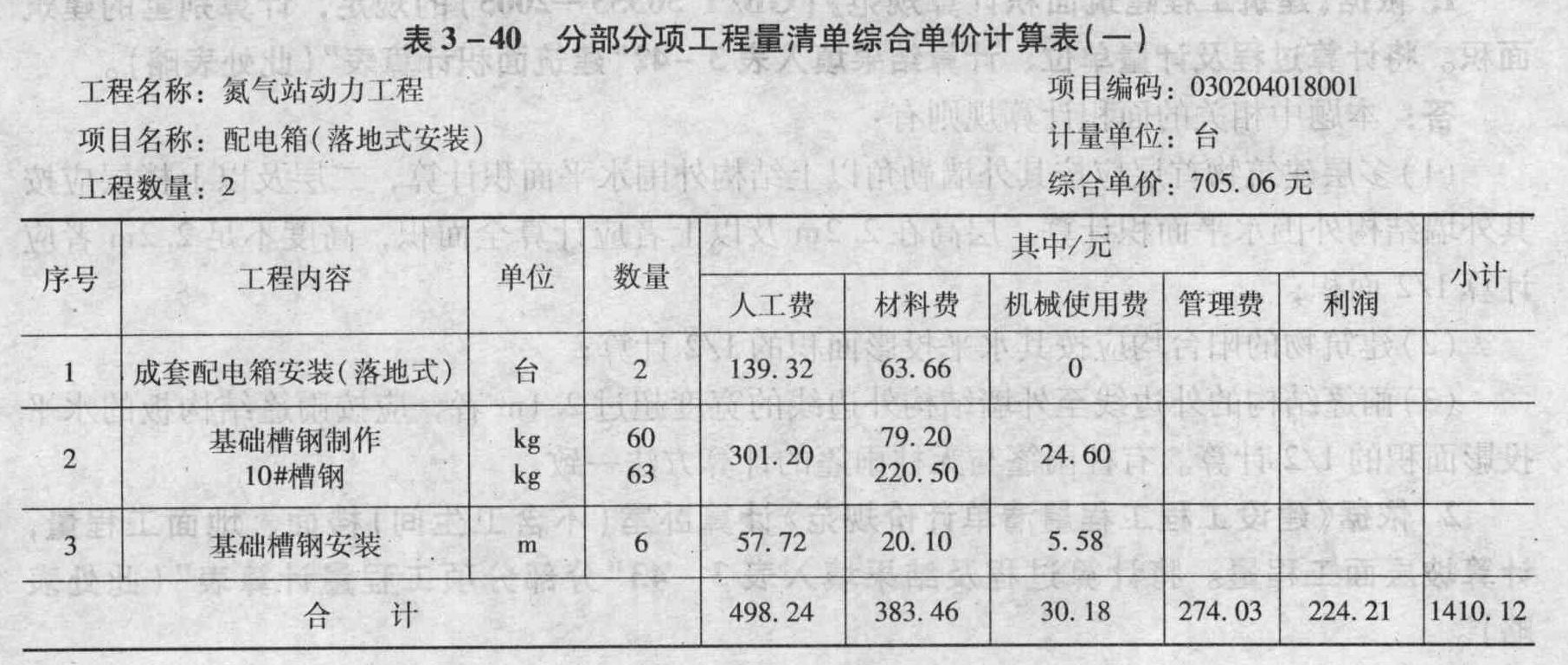

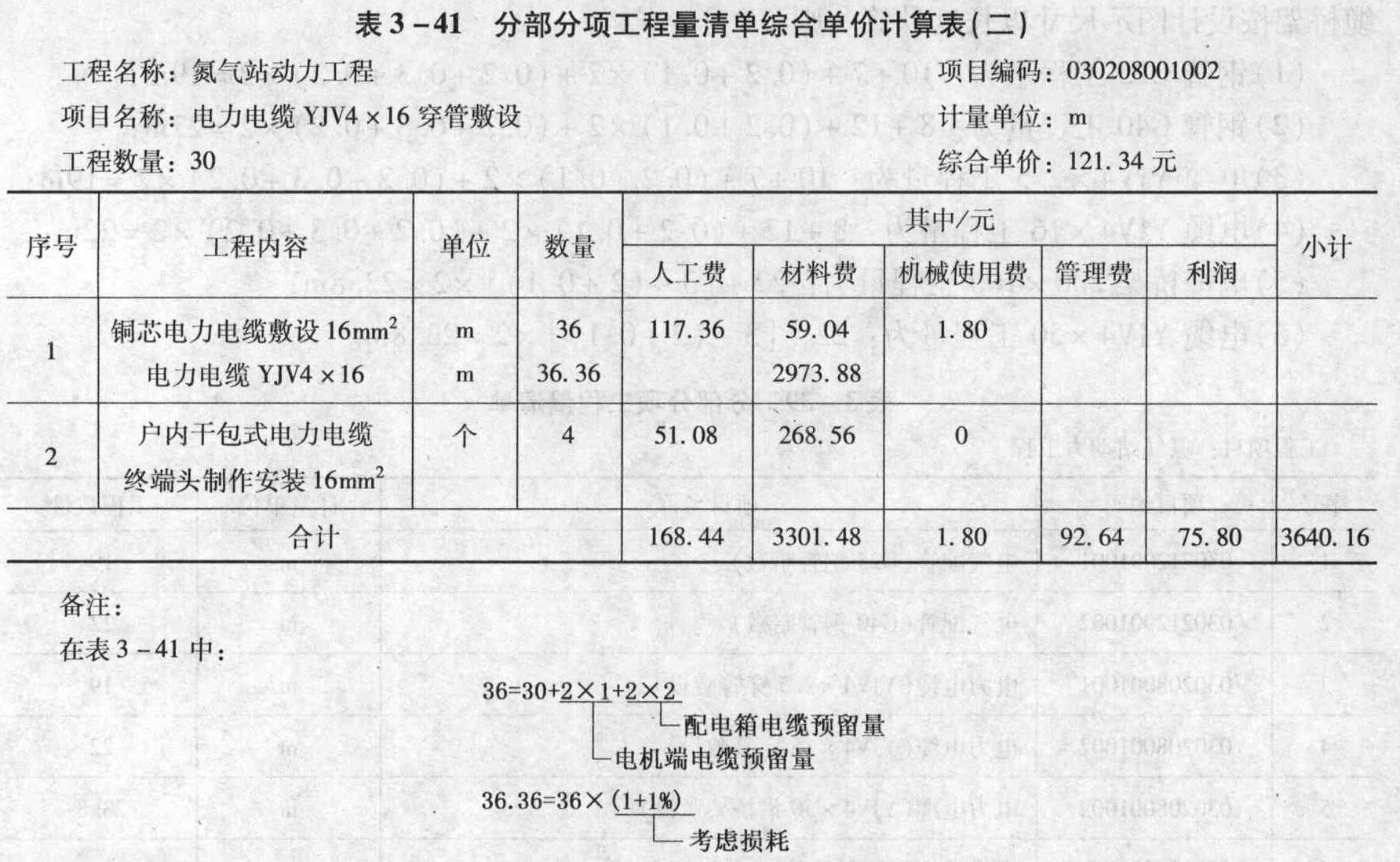

假设电力电缆YJV4×16穿管敷设的清单工程量为30m，依据上述相关费用数据计算配电箱（落地式安装）和电力电缆YJV4×16穿管敷设二个项目的综合单价，并分别填入表3-40和表3-41“分部分项工程量清单综合单价计算表”。（计算过程和结果均保留两位小数）
扫码下载亿题库
精准题库快速提分
参考答案
由于基础槽钢沿配电箱四边布置，配电箱底部的尺寸为900×600mm，则基础槽钢安装工程量计算：(0.9+0.6)×2×2=6.0m；基础槽钢制作工程量为：6.0×10=60.0kg；10#槽钢工程量计算：60×(1+5%)=63kg。
您可能感兴趣的试题
(1)图中工业管道系统工作压力PN=0.75 MPa。图中标注水平尺寸以mm计，标高以m计。
(2)管道：Ф273×6管采用无缝钢管；Ф325×8管采用成卷10#钢板，现场制作钢板卷管，安装每10m钢板卷管的主材消耗量为9.88m，每米重62.54kg；每制作It钢板卷管钢板的消耗量为1.05t。
(3)管件：所有三通为现场挖眼连接；弯头全部采用成品冲压弯头，Φ273×6弯头弯曲半径R=400mm，Ф325×8弯头弯曲半径R=500mm。电动阀门长度按500mm计。
(4)所有法兰采用平焊法兰，阀门采用平焊法兰连接。
(5)管道系统安装完毕做水压试验。无缝钢管共有16道焊口，设计要求50%进行X光射线无损探伤，胶片规格为300mm×80mm。
(6)所有管道外壁除锈后均进行一般刷油处理。Φ325×8的管道需绝热，绝热层厚δ=50mm，外缠玻璃纤维布作保护层。
依据《全国统一安装工程预算工程量计算规则》，计算表管道安装工程量计算表中分项工程工程量，并将计量单位、工程量及其计算过程填入该表的相应栏目中。
说明：
①配电室内设4台PCL型低压开关柜，其尺寸(mm)：宽×高×厚=1000×2000×600，安装在10号基础槽钢上。
②电缆沟内设15个电缆支架，尺寸见支架详图所示。
③三台水泵动力电缆D1、D2、D3分别由PGL2、3、4低压开关柜引出，沿电缆沟内支架敷设，出电缆沟再改穿埋地钢管（钢管埋地深度-0.2m）配至1号、2号、3号水泵电动机。其中：D1、D2、D3回路，沟内电缆水平长度分别为2m、3m、2m；配管长度为：15m、12m、13m，连接水泵电机处电缆预留长度按1.0m计。
④嵌装式照明配电箱，其尺寸(mm)：宽×高×厚=500×100×220（箱底标高+1.40m）。
⑤水泵房内设吸顶式工厂罩灯，由配电箱MX集中控制，以BV2.5mm导线穿Ф15塑料管沿墙、顶板暗配。顶板敷管标高为+3.00m。
⑥配管水平长度见图示括号内数字，单位：m。
分项工程项目统一编码如表所示。
（计算结果保留两位小数）
依据《建设工程工程量清单计价规范》(GB 50500-2008)编制“单位工程费汇总表”。设某工程按工程量清单计价，经计算分部分项工程量清单合价348238元，措施项目清单合价243.22元，其他项目清单合计16000元，规费8962元，如税率为3.41%，试编制单位工程费汇总表，并将有关数据和相关内容填入表“单位工程费汇总表”中。
有关施工内容的预算定额直接费单价见表。
承发包双方在合同中约定：以人工费、材料费和机械费之和为基数，计取管理费(费率5%)、利润（利润率4%）；以分部分项工程费合计、施工排水和坑壁支护费之和为基数，计取临时设施费（费率1.5%）、环境保护费（费率0.8%）、安全和文明施工费(费率1.8%)；不计其他项目费；以分部分项工程费合计与措施项目合计之和为基数计取规费（费率2%），税金费率为3.44%。假定土方回填土工程量190.23立方米，计算挖基础土方工程量，编制挖基础土方和土方回填的分部分项工程量清单，填入表3-4“分部分项工程量清单”（此处表略）。（挖基础土方的项目编码为010101003，土方回填的项目编码为010103001）根据《建设工程工程量清单计价规范》（GB 50500-2008）的规定进行计算。
有关施工内容的预算定额直接费单价见表。承发包双方在合同中约定：以人工费、材料费和机械费之和为基数，计取管理费(费率5%)、利润（利润率4%）；以分部分项工程费合计、施工排水和坑壁支护费之和为基数，计取临时设施费（费率1.5%）、环境保护费（费率0.8%）、安全和文明施工费(费率1.8%)；不计其他项目费；以分部分项工程费合计与措施项目合计之和为基数计取规费（费率2%），税金费率为3.44%。计算挖基础土方的工程量清单综合单价，把综合单价组成和综合单价填入表“工程量清单综合单价分析表”（此处表略)中。
说明：①本图所示为某住宅小区室外热水管网平面布置图。该管道系统工作压力为1.0MPa，热水温度为950C。图‘扣平面尺寸均以相对坐标标注，单位以m计；详图尺寸以mm计。②管道敷设于管沟（高600mm×宽800mm）内，管道均采用20#碳钢无缝钢管，弯头采用成品冲压弯头、异径管，一通现场挖眼连接。管道系统全部采用手工电弧焊接。③闸阀型号为24IH-1.6，止回阀型号为H41H-1.6，水表采用水平螺翼式法兰连接，管网所用法兰均采用碳钢平焊法兰连接。④管道支架为型钢横担，管座采用碳钢板现场制作。Φ325×8管道每7m设一处，每处重量为16kg; Ф159×6管道每6m设一处，每处重量为15kg；Ф108×5管道每5m设一处，每处重量为12kg。其中施工损耗率为6%。⑤管道安装完毕用水进行水压试验和消毒冲洗，之后管道外壁进行除锈，刷红丹防锈漆两遍，外包岩棉管壳（厚度为60mm）作绝热层，外缠铝箔作保护层。⑥管道支架进行除锈后，均刷红丹防锈漆、调和漆各两遍。管网部分分部分项工程量清单项目的统一编码（见表3-33）。
(2)有一输气管线工程需用Φ1020×6的碳钢板卷管直管，按管道安装设计施工图示直管段净长度（不合阀门、管件等）共5000m，采用埋弧自动焊接。所用钢材均由业主供应标准成卷钢材。某承包商承担了该项板卷管直管的制作工程，板卷管直管制作的工料机单价和相关要求说明如下（见表3-34）。
注：①Ф1020×6的碳钢板卷管直臂重量按150kg/m计；②按照以下规定：碳钢板卷管安装的损耗率为4%。每制1t的板卷管直管工程量耗用钢板材料1.05t；钢卷板开卷与平直的施工损耗率为3%;③管理费、利润分别按人工费的60%、40%计。写出下列项目的计算过程：①Ф1020×6碳钢板直管制作工程量：②制作碳钢板直管前，需对成卷碳钢板进行开卷与平直的工程量：③发包人所供应标准成卷钢材的数量及其费用；④承包人应该向发包方计取的该项钢板卷管制作分部分项工程量清单费用数额。依据《建设工程工程量清单计价规范》、《全国统一安装工程预算定额》的有关的规定，计算出Ф1020×6碳钢板直管制作（清单项目的统一编码为030613001）的分部分项工程量清单综合单价，将相关数据填入表3-36“分部分项工程量清单综合单价计算表”中。（计算结果保留两位小数）
管理费和利润分别按人工费的55%和45%计。分部分项工程量清单的统一编码如表所示。根据图示内容和《建设工程工程量清单计价规范》的规定，计算相关工程量和编制分部分项工程量清单。将配管、电缆敷设和电缆桥架工程量的计算式列出，并填入表“分部分项工程量清单”。
注：①本图所示为某工厂生产装置的部分工艺管道系统，该管道系统工作压力为2.0MPa。图中标注尺寸标高以m计，其他均以mm计；②管道均采用20#碳钢无缝钢管，弯头采用成品压制弯头，三通为现场挖眼连接。管道系统的焊接均为氩电联焊；③所有法兰为碳钢对焊法兰；阀门型号为止回阀为H41H-25、截止阀为J4IH-25，采用对焊法兰连接；④管道支架为普通支架，共耗用钢材42.4kg，其中施工损耗率为6%；⑤管道系统安装就位后，对Ф76×4的管线的焊口进行无损探伤。其中法兰处焊口采用超声波探伤；管道焊缝采用X光射线探伤，片子规格为80mm×150mm，焊口按36个计；⑥管道安装完毕后，均进行水压试验和空气吹扫。管道、管道支架除锈后，均刷防锈漆、调和漆各两遍。管道系统各分部分项工程量清单项目的统一编码如表所示。
根据《建设工程工程量清单计价规范》的规定，计算管道中Ф9×4、管道Ф76×4、管道Ф57×3.5、管道支架制作安装、焊缝X光射线探伤、焊缝超声波探伤等六项工程量，并写出计算过程（计算结果均保留一位小数）。编列出该管道系统（注：阀门、法兰安装除外）的分部分项工程量清单项目，’将结果填入表“分部分项工程量清单”（此处表略）。
