- 造价师案例题本案例分三个专业:I土建工程、Ⅱ工业管道安装工程、Ⅲ电气安装工程。Ⅱ.管道安装工程(1)某总承包施工企业根据某安装工程的招标文件和施工方案决定按以下数据及要求进行投标报价如下。安装工程,按设计文件计算出各分部分项工程工料机费用合计为6000万元,其中人工费占10%。安装工程脚手架搭拆的工料机费用,按各分部分项工程人工费合计的8%计取,其中人工费占25%;安全防护、文明施工措施费用,按当地工程造价管理机构发布的规定计100万元,根据建设部建办[2005]89号《建筑工程安全防护、文明施工措施费用及使用管理规定》中“投标方安全防护、文明施工措施的报价,不得低于依据工程所在地工程造价管理机构测定费率计算所需费用总额的90%”的规定,业主要求按90%计;其他措施费项目清单费用按150万元计。施工管理费、利润分别按人工费的60%、40%计。按业主要求,总承包企业将占工程总量20%的部分专业工程发包给某专业承包企业,总承包服务费按分包专业工程各分部分项工程人工费合计的15%计取,规费按82万元计,税金按税率3.50%计。(2)其中某生产装置中部分工艺管道系统如图3-17所示。注:①本图所示为某工厂生产装置的部分工艺管道系统,该管道系统工作压力为2.0MPa。图中标注尺寸标高以m计,其他均以mm计;②管道均采用20#碳钢无缝钢管,弯头采用成品压制弯头,三通为现场挖眼连接。管道系统的焊接均为氩电联焊;③所有法兰为碳钢对焊法兰;阀门型号为止回阀为H41H-25、截止阀为J4IH-25,采用对焊法兰连接;④管道支架为普通支架,共耗用钢材42.4kg,其中施工损耗率为6%;⑤管道系统安装就位后,对Ф76×4的管线的焊口进行无损探伤。其中法兰处焊口采用超声波探伤;管道焊缝采用X光射线探伤,片子规格为80mm×150mm,焊口按36个计;⑥管道安装完毕后,均进行水压试验和空气吹扫。管道、管道支架除锈后,均刷防锈漆、调和漆各两遍。管道系统各分部分项工程量清单项目的统一编码如表所示。根据《建设工程工程量清单计价规范》的规定,计算管道中Ф9×4、管道Ф76×4、管道Ф57×3.5、管道支架制作安装、焊缝X光射线探伤、焊缝超声波探伤等六项工程量,并写出计算过程(计算结果均保留一位小数)。编列出该管道系统(注:阀门、法兰安装除外)的分部分项工程量清单项目,’将结果填入表“分部分项工程量清单”(此处表略)。
扫码下载亿题库
精准题库快速提分

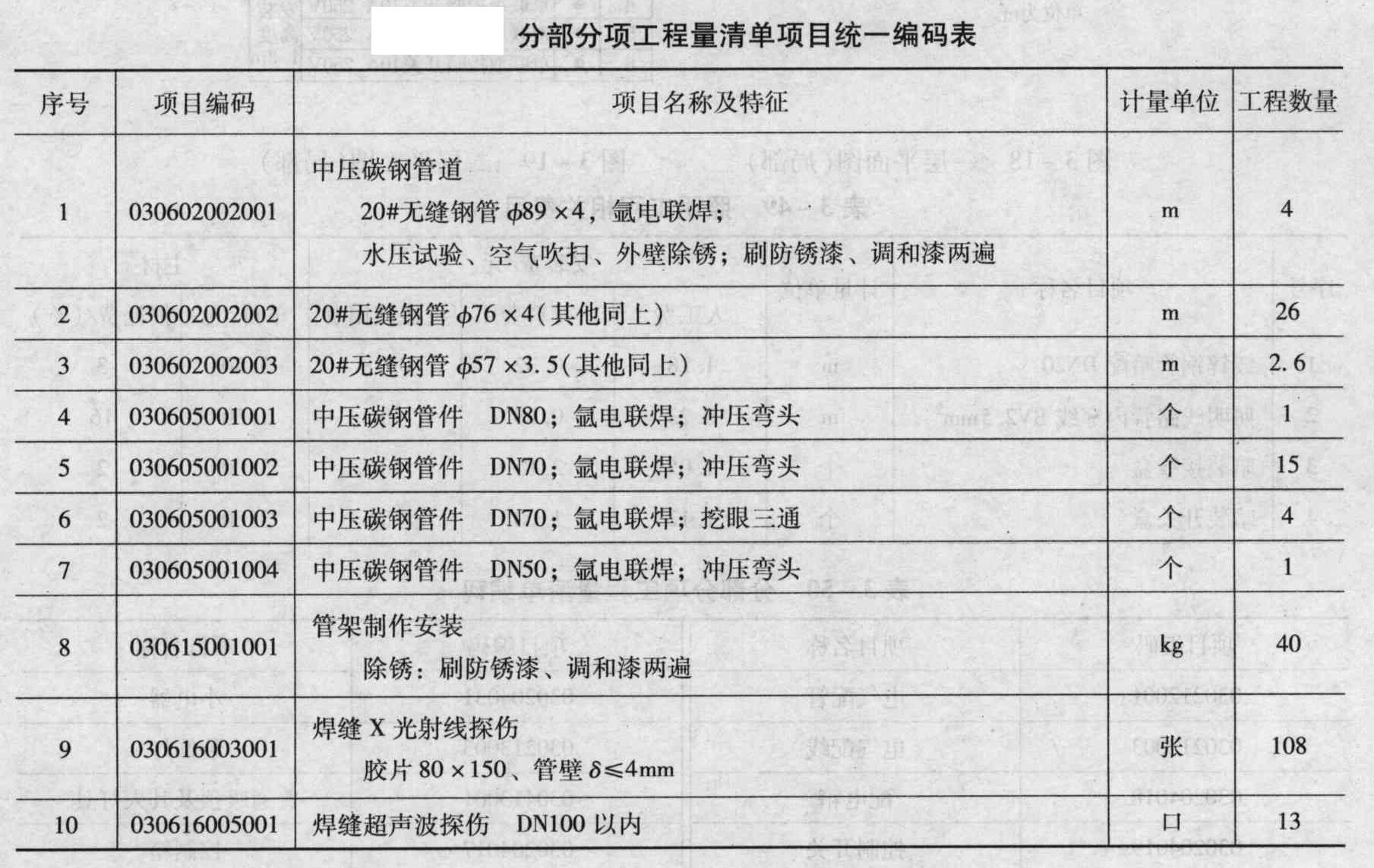

(1)本题中相关计算规则有:①管道是按设计图示管道中心线长度以延长米计算,不扣除阀门、管件所占的长度;遇弯管时,按两管交叉的中心线交点计算。方形补偿器以其所占长度按管道安装工程量计算。②管道支架制作安装是按设计图示要求,质量以“kg”为计量单位。③焊缝X光射线探伤是按规范或设计技术要求,以“张”为计量单位。④焊缝超声波探伤是按规范或设计技术要求,以“口”为计量单位。(2)分部分项工程清单工程量的计算过程如下:①无缝钢管Φ89×4安装工程量为:2+1.1+(2.5-1.6)=4m。②无缝钢管Ф76×4安装工程量为:[0.3+(2—1.3)+1.1+0.6+2.1+(0.3+2—1)×2]+[2.1+(2.8—1.2)×2+0.5+0.3+0.8+2+(0.6×2)]+[(0.3+0.9+2.8一1.2)×2+2+0.9]=26m。③无缝钢管Φ57×3.5安装工程量为:(0.3+0.2+0.5)+(0.6+0.2)×2=2.6m。④管架制作安装工程量为:42.4/1.06=40kg。⑤Ф76×4管道焊缝X光射线探伤工程量为:每个焊口的胶片数量=焊缝长/(胶片长一搭接长度)=0.076×3.14/(0.15-0.025×2)=2.39(张),取3张,则36个焊口的胶片数量为:36×3=108(张)。⑥Ф76×4法兰焊缝超声波探伤工程量为:1+2+2+2+2+4=13(口)。
- 1 【造价师案例题】本案例分三个专业:I土建工程、Ⅱ工业管道安装工程、Ⅲ电气安装工程。 Ⅱ.工业管道安装工程 某氮气加压站工业管道工程系统如图(a)、(b)所示。 (1)图中工业管道系统工作压力PN=0.75 MPa。图中标注水平尺寸以mm计,标高以m计。 (2)管道:Ф273×6管采用无缝钢管;Ф325×8管采用成卷10#钢板,现场制作钢板卷管,安装每10m钢板卷管的主材消耗量为9.88m,每米重62.54kg;每制作It钢板卷管钢板的消耗量为1.05t。 (3)管件:所有三通为现场挖眼连接;弯头全部采用成品冲压弯头,Φ273×6弯头弯曲半径R=400mm,Ф325×8弯头弯曲半径R=500mm。电动阀门长度按500mm计。 (4)所有法兰采用平焊法兰,阀门采用平焊法兰连接。 (5)管道系统安装完毕做水压试验。无缝钢管共有16道焊口,设计要求50%进行X光射线无损探伤,胶片规格为300mm×80mm。 (6)所有管道外壁除锈后均进行一般刷油处理。Φ325×8的管道需绝热,绝热层厚δ=50mm,外缠玻璃纤维布作保护层。 依据《全国统一安装工程预算工程量计算规则》,计算表管道安装工程量计算表中分项工程工程量,并将计量单位、工程量及其计算过程填入该表的相应栏目中。
- 2 【造价师案例题】本案例分三个专业:I土建工程、Ⅱ工业管道安装工程、Ⅲ电气安装工程。 Ⅲ.电气安装工程 某水泵站电气安装工程如图所示。 说明: ①配电室内设4台PCL型低压开关柜,其尺寸(mm):宽×高×厚=1000×2000×600,安装在10号基础槽钢上。 ②电缆沟内设15个电缆支架,尺寸见支架详图所示。 ③三台水泵动力电缆D1、D2、D3分别由PGL2、3、4低压开关柜引出,沿电缆沟内支架敷设,出电缆沟再改穿埋地钢管(钢管埋地深度-0.2m)配至1号、2号、3号水泵电动机。其中:D1、D2、D3回路,沟内电缆水平长度分别为2m、3m、2m;配管长度为:15m、12m、13m,连接水泵电机处电缆预留长度按1.0m计。 ④嵌装式照明配电箱,其尺寸(mm):宽×高×厚=500×100×220(箱底标高+1.40m)。 ⑤水泵房内设吸顶式工厂罩灯,由配电箱MX集中控制,以BV2.5mm导线穿Ф15塑料管沿墙、顶板暗配。顶板敷管标高为+3.00m。 ⑥配管水平长度见图示括号内数字,单位:m。 分项工程项目统一编码如表所示。 (计算结果保留两位小数) 依据《建设工程工程量清单计价规范》(GB 50500-2008)编制“单位工程费汇总表”。设某工程按工程量清单计价,经计算分部分项工程量清单合价348238元,措施项目清单合价243.22元,其他项目清单合计16000元,规费8962元,如税率为3.41%,试编制单位工程费汇总表,并将有关数据和相关内容填入表“单位工程费汇总表”中。
- 3 【造价师案例题】本案例分三个专业:I土建工程、Ⅱ工业管道安装工程、Ⅲ电气安装工程。I.土建工程某建筑物地下室挖土方工程,内容包括:挖基础土方和基础土方回填,基础土方回填采用打夯机务实,除基础回填所需土方外,余土全部用自卸汽车外运800m至弃土场。提供的施工场地,已按设计室外地坪一0.20m平整,土质为三类土,采取施工排水措施,根据图3-1基础平面图、图3-2剖面图所示的以及现场环境条件和施工经验,确定土方开挖方案为:基坑除1-1剖面边坡按1:0.3放坡开挖外,其余边坡均采用坑壁支护垂直开挖,采用挖掘机开挖基坑。假设施工坡道等附加挖土忽略不计,已知垫层底面积586.21平方米。有关施工内容的预算定额直接费单价见表。承发包双方在合同中约定:以人工费、材料费和机械费之和为基数,计取管理费(费率5%)、利润(利润率4%);以分部分项工程费合计、施工排水和坑壁支护费之和为基数,计取临时设施费(费率1.5%)、环境保护费(费率0.8%)、安全和文明施工费(费率1.8%);不计其他项目费;以分部分项工程费合计与措施项目合计之和为基数计取规费(费率2%),税金费率为3.44%。假定土方回填土工程量190.23立方米,计算挖基础土方工程量,编制挖基础土方和土方回填的分部分项工程量清单,填入表3-4“分部分项工程量清单”(此处表略)。(挖基础土方的项目编码为010101003,土方回填的项目编码为010103001)根据《建设工程工程量清单计价规范》(GB 50500-2008)的规定进行计算。
- 4 【造价师案例题】本案例分三个专业:I土建工程、Ⅱ工业管道安装工程、Ⅲ电气安装工程。I.土建工程某建筑物地下室挖土方工程,内容包括:挖基础土方和基础土方回填,基础土方回填采用打夯机务实,除基础回填所需土方外,余土全部用自卸汽车外运800m至弃土场。提供的施工场地,已按设计室外地坪一0.20m平整,土质为三类土,采取施工排水措施,根据图3-1基础平面图、图3-2剖面图所示的以及现场环境条件和施工经验,确定土方开挖方案为:基坑除1-1剖面边坡按1:0.3放坡开挖外,其余边坡均采用坑壁支护垂直开挖,采用挖掘机开挖基坑。假设施工坡道等附加挖土忽略不计,已知垫层底面积586.21平方米。有关施工内容的预算定额直接费单价见表。承发包双方在合同中约定:以人工费、材料费和机械费之和为基数,计取管理费(费率5%)、利润(利润率4%);以分部分项工程费合计、施工排水和坑壁支护费之和为基数,计取临时设施费(费率1.5%)、环境保护费(费率0.8%)、安全和文明施工费(费率1.8%);不计其他项目费;以分部分项工程费合计与措施项目合计之和为基数计取规费(费率2%),税金费率为3.44%。计算挖基础土方的工程量清单综合单价,把综合单价组成和综合单价填入表“工程量清单综合单价分析表”(此处表略)中。
- 5 【造价师案例题】本案例分三个专业:I土建工程、Ⅱ工业管道安装工程、Ⅲ电气安装工程。I.土建工程某工程采用工程量清单招标。按工程所在地的计价依据规定,措施费和规费均以分部分项工程费中人工费(已包含管理费和利润)为计算基础,经计算该工程分部分项工程费总计为6300000元,其中人工费为1260000元。其他有关工程造价方面的背景材料如下:(1)条形砖基础工程量160立方米,基础深3m,采用M5水泥砂浆砌筑,多孔砖的规格240mm×115mm×90mm。实心砖内墙工程量1200rr13,采用M5混合砂浆砌筑,蒸压灰砂砖规格240 mm×115mm×53mm,墙厚240mm。现浇钢筋混凝土矩形梁模板及支架工程量420立方米支模高度2.6m。现浇钢筋混凝土有梁板模板及支架工程量800立方米,梁截面250mm×400mm,梁底支模高度2.6m,板底支模高度3m。(2)安全文明施工费率25%,夜间施工费费率2%,二次搬运费费率1.5%,冬雨季施工费费率1%。按合理的施工组织设计,该工程需大型机械进出场及安拆费26000元,施工排水费2400元,施工降水费22000元,垂直运输费120000元,脚手架费166000元。以上各项费用中已包括含管理费和利润。(3)招标文件中载明,该工程暂列金额330000元,材料暂估价100000元,计日工费用20000元,总承包费务费20000元。(4)社会保障费中养老保险费费率16%,失业保险费费率2%,医疗保险费费率6%,住房公积金费率6%,危险作业意外伤害保险费率0.18%,税金费率3.143%。依据《建设工程工程量清单计价规范》(GB 50500-2008)的规定,结合工程背景资料及所在地计价依据的规定,编制招标控制价。编制砖基础和实心砖内墙的分部分项清单及计价,填入表3-9“分部分项工程量清单与计价表”(此处表略)。项目编码:砖基础010301001,实心砖墙010302001,综合单价:砖基础240.18元/立方米,实心砖内墙249.11元/立方米。
- 6 【造价师案例题】本案例分三个专业:I土建工程、Ⅱ工业管道安装工程、Ⅲ电气安装工程。Ⅱ.管道安装工程(1)某住宅区室外热水管网布置如图所示。说明:①本图所示为某住宅小区室外热水管网平面布置图。该管道系统工作压力为1.0MPa,热水温度为950C。图‘扣平面尺寸均以相对坐标标注,单位以m计;详图尺寸以mm计。②管道敷设于管沟(高600mm×宽800mm)内,管道均采用20#碳钢无缝钢管,弯头采用成品冲压弯头、异径管,一通现场挖眼连接。管道系统全部采用手工电弧焊接。③闸阀型号为24IH-1.6,止回阀型号为H41H-1.6,水表采用水平螺翼式法兰连接,管网所用法兰均采用碳钢平焊法兰连接。④管道支架为型钢横担,管座采用碳钢板现场制作。Φ325×8管道每7m设一处,每处重量为16kg; Ф159×6管道每6m设一处,每处重量为15kg;Ф108×5管道每5m设一处,每处重量为12kg。其中施工损耗率为6%。⑤管道安装完毕用水进行水压试验和消毒冲洗,之后管道外壁进行除锈,刷红丹防锈漆两遍,外包岩棉管壳(厚度为60mm)作绝热层,外缠铝箔作保护层。⑥管道支架进行除锈后,均刷红丹防锈漆、调和漆各两遍。管网部分分部分项工程量清单项目的统一编码(见表3-33)。(2)有一输气管线工程需用Φ1020×6的碳钢板卷管直管,按管道安装设计施工图示直管段净长度(不合阀门、管件等)共5000m,采用埋弧自动焊接。所用钢材均由业主供应标准成卷钢材。某承包商承担了该项板卷管直管的制作工程,板卷管直管制作的工料机单价和相关要求说明如下(见表3-34)。注:①Ф1020×6的碳钢板卷管直臂重量按150kg/m计;②按照以下规定:碳钢板卷管安装的损耗率为4%。每制1t的板卷管直管工程量耗用钢板材料1.05t;钢卷板开卷与平直的施工损耗率为3%;③管理费、利润分别按人工费的60%、40%计。写出下列项目的计算过程:①Ф1020×6碳钢板直管制作工程量:②制作碳钢板直管前,需对成卷碳钢板进行开卷与平直的工程量:③发包人所供应标准成卷钢材的数量及其费用;④承包人应该向发包方计取的该项钢板卷管制作分部分项工程量清单费用数额。依据《建设工程工程量清单计价规范》、《全国统一安装工程预算定额》的有关的规定,计算出Ф1020×6碳钢板直管制作(清单项目的统一编码为030613001)的分部分项工程量清单综合单价,将相关数据填入表3-36“分部分项工程量清单综合单价计算表”中。(计算结果保留两位小数)
- 7 【造价师案例题】本案例分三个专业:I土建工程、Ⅱ工业管道安装工程、Ⅲ电气安装工程。Ⅲ,电气安装工程某氮气站动力安装工程如图所示。(1) PD1、PD2均为定型动力配电箱,落地式安装,基础型钢用10号槽钢制作,其重量为10kg/m。(2) PD1至PD2电缆沿桥架敷设,其余电缆均穿钢管敷设,埋地钢管标高为-0.2m。埋地钢管至动力配电箱出口处高出地坪+0.Im。(3)4台设备基础标高均为+0.3m,至设备电机处的配管管口高出基础面0.2m,均连接1根0.8m同管径的金属软管。(4)计算电缆长度时不计算电缆敷设弛度、波形弯度和交叉的附加长度,连接电机处,出管口后电缆的预留长度为Im,电缆头为户内干包式,其附加长度不计。(5)电缆桥架(200×100)的水平长度为22m。(6)表中的数据为计算该动力安装工程的相关费用。管理费和利润分别按人工费的55%和45%计。分部分项工程量清单的统一编码如表所示。根据图示内容和《建设工程工程量清单计价规范》的规定,计算相关工程量和编制分部分项工程量清单。将配管、电缆敷设和电缆桥架工程量的计算式列出,并填入表“分部分项工程量清单”。
- 8 【造价师案例题】本案例分三个专业:I土建工程、Ⅱ工业管道安装工程、Ⅲ电气安装工程。Ⅲ,电气安装工程某氮气站动力安装工程如图所示。(1) PD1、PD2均为定型动力配电箱,落地式安装,基础型钢用10号槽钢制作,其重量为10kg/m。(2) PD1至PD2电缆沿桥架敷设,其余电缆均穿钢管敷设,埋地钢管标高为-0.2m。埋地钢管至动力配电箱出口处高出地坪+0.Im。(3)4台设备基础标高均为+0.3m,至设备电机处的配管管口高出基础面0.2m,均连接1根0.8m同管径的金属软管。(4)计算电缆长度时不计算电缆敷设弛度、波形弯度和交叉的附加长度,连接电机处,出管口后电缆的预留长度为Im,电缆头为户内干包式,其附加长度不计。(5)电缆桥架(200×100)的水平长度为22m。(6)表中的数据为计算该动力安装工程的相关费用。管理费和利润分别按人工费的55%和45%计。分部分项工程量清单的统一编码如表所示。假设电力电缆YJV4×16穿管敷设的清单工程量为30m,依据上述相关费用数据计算配电箱(落地式安装)和电力电缆YJV4×16穿管敷设二个项目的综合单价,并分别填入表3-40和表3-41“分部分项工程量清单综合单价计算表”。(计算过程和结果均保留两位小数)
- 9 【造价师案例题】本案例分三个专业:I土建工程、Ⅱ工业管道安装工程、Ⅲ电气安装工程。I.土建工程某别墅部分设计如图3-12-图3-16所示。墙体除注明外均为240mm厚。坡屋面构造做法:钢筋混凝土层面板表面清扫干净,素水泥浆一道,20mm厚,1:3水泥砂浆找平,刷热防水膏,采用20mm厚,1:3干硬性水泥砂浆防水保护层,25mm厚,1:1:4水泥石灰砂浆铺瓦屋面。卧室地面构造做法:素土夯实,60mm厚C10混凝土垫层,20mm厚,1:2水泥砂浆抹面压光。卧室楼面构造做法:150mm现浇钢筋混凝土楼板,素水泥浆一道,20mm厚,1:2水泥砂浆抹面压光。依据《建筑工程建筑面积计算规范》(GB/T 50353-2005)的规定,计算别墅的建筑面积。将计算过程及计量单位、计算结果填入表3-42“建筑面积计算表”(此处表略)。
- 10 【造价师案例题】本案例分三个专业:I土建工程、Ⅱ工业管道安装工程、Ⅲ电气安装工程。I.土建工程某别墅部分设计如图3-12-图3-16所示。墙体除注明外均为240mm厚。坡屋面构造做法:钢筋混凝土层面板表面清扫干净,素水泥浆一道,20mm厚,1:3水泥砂浆找平,刷热防水膏,采用20mm厚,1:3干硬性水泥砂浆防水保护层,25mm厚,1:1:4水泥石灰砂浆铺瓦屋面。卧室地面构造做法:素土夯实,60mm厚C10混凝土垫层,20mm厚,1:2水泥砂浆抹面压光。卧室楼面构造做法:150mm现浇钢筋混凝土楼板,素水泥浆一道,20mm厚,1:2水泥砂浆抹面压光。依据《建设工程工程量清单计价规范》编制“单位工程费汇总表”。假设:别墅部分项目的分部分项工程量清单计价合计207822元,其中人工费41560元;措施项目清单计价合价48492元;其他项目清单计价合计12123元;规费以人工费为基数计取,费率为30%;税率为3.413%。将有关数据和相关内容填入表3-45“单位工程费汇总表”(此处表略)。(计算结果均保留两位小数)
- 下列指数中,属于数量指标指数的是( )。
- 该工程若采用邀请招标方式是否违反有关规定?为什么?
- 某企业有一台设备,目前实际价值为85万元,预计残值5万元,第一年的使用费为5万元,每年设备的劣化增量是均等的,年劣化值为2.5万元,则该设备的经济寿命为( )年。
- 某建设项目建设期2年,运营期8年。建设投资(不含建设期利息)为7000万元。其中,第1年自有资金投入4000万元,第2年贷款投入3000万元,贷款年利率为8%,流动资金800万元,全部为自有资金。运营期各年净收益均为1300万元。则该项目投资收益率为()。
- 电渣焊广泛用于锅炉、压力容器、重型机械等的制造,其焊接特点包括()。
- 潜水泵的最大特点是()。
- 关于压力表的安装,下列说法正确的是()。
- 下列费用中,属于措施项目费的是( )。
- 用0-1评分法确定各项评价指标的权重并把计算结果填入表2-18。
- 在工程量清单的应用程序中,施工阶段承发包双方的主要工作包括( )。
