题干：Ⅱ.管道安装工程某单位发包一化工非标设备制作安装项目,设备共40台,重量总计600t,其中封头、法兰等所有附件共计120t。由于结构复杂、环境特殊、时间紧迫,没有相应定额套用,经过调研,在编制招标控制价时,按照以下相关资料数据,确定该项非标设备制作安装的综合单价。(1)该项非标设备的简体部分采用标准成卷钢板进行现场卷制后,与所有附件组对焊接而成。简体部分制作时钢板的利用率为80%,钢卷板开卷与平直的施工损耗率为4%,标准成卷钢板价格为0.5万元/t。封头、法兰等附件均采用外购标准加工件,每吨价格0.8万元。在制作、组对、安装过程中,每台设备胎具摊销费为0.16万元,其他辅助材料费为0.64万元。(2)基本用工按甲、乙两个施工小组曾做过的相近项目的算术平均值为依据确定。甲组8人完成6台共耗用了384个工日;乙组8人累计工作224工日完成了4台。其他用工(包括超运距和辅助用工)每台设备为15个工日。预算人工幅度差按12%计。预算定额工日单价按50元计。(3)施工机械费用每台非标设备按0.66万元计。(4)企业管理费、利润分别按人工费的65%、35%计。换热加压站工艺系统安装如图3-9所示。[006-007-005-000-9787511421685-image/006-007-005-000-9787511421685-003-056.jpg]说明:①管道系统工作压力为1.0MPa。图中标注尺寸除标高以m计外,其他均以mm计。②管道均采用20#碳钢无缝钢管,弯头采用成品压制弯头,三通现场挖眼连接。管道系统全部采用电弧焊接。③蒸汽管道安装就位后,对管口焊缝采用X光射线进行无损探伤,探伤片子规格为80mm×150mm,管道按每10mm有7个焊口计,探伤比例要求为50%。管道焊缝探伤片子的搭接长度按25mm计。④所有法兰为碳钢平焊法兰;热水箱内配有一浮球阀。阀门型号截止阀为J41T-16,止回阀为H41T-16,疏水阀S41T-16,均采用平焊法兰连接。⑤管道支架为普通支架。管道安装完毕用水进行水压试验和冲洗。⑥所有管道、管道支架除锈后,均刷防锈漆二遍。管道采用岩棉管壳(厚度为50mm)保温,外缠铝箔保护层。(计算结果均保留两位小数)
题目：按照《建设工程工程量清单计价规范》(GB 50500-2008)及其规定,以及给出的“工程量清单统一项目编码”,编列出该管道系统(支架制安除外)的分部分项工程量清单项目,将相关数据内容填入表3-48“分部分项工程量清单表”中,并将管道和管道焊缝X光射线探伤工程量的计算过程(其中φ89×4无缝钢管长度工程量已给定,不需写计算过程),分别写在“分部分项工程量清单表”的后面。
扫码下载亿题库
精准题库快速提分

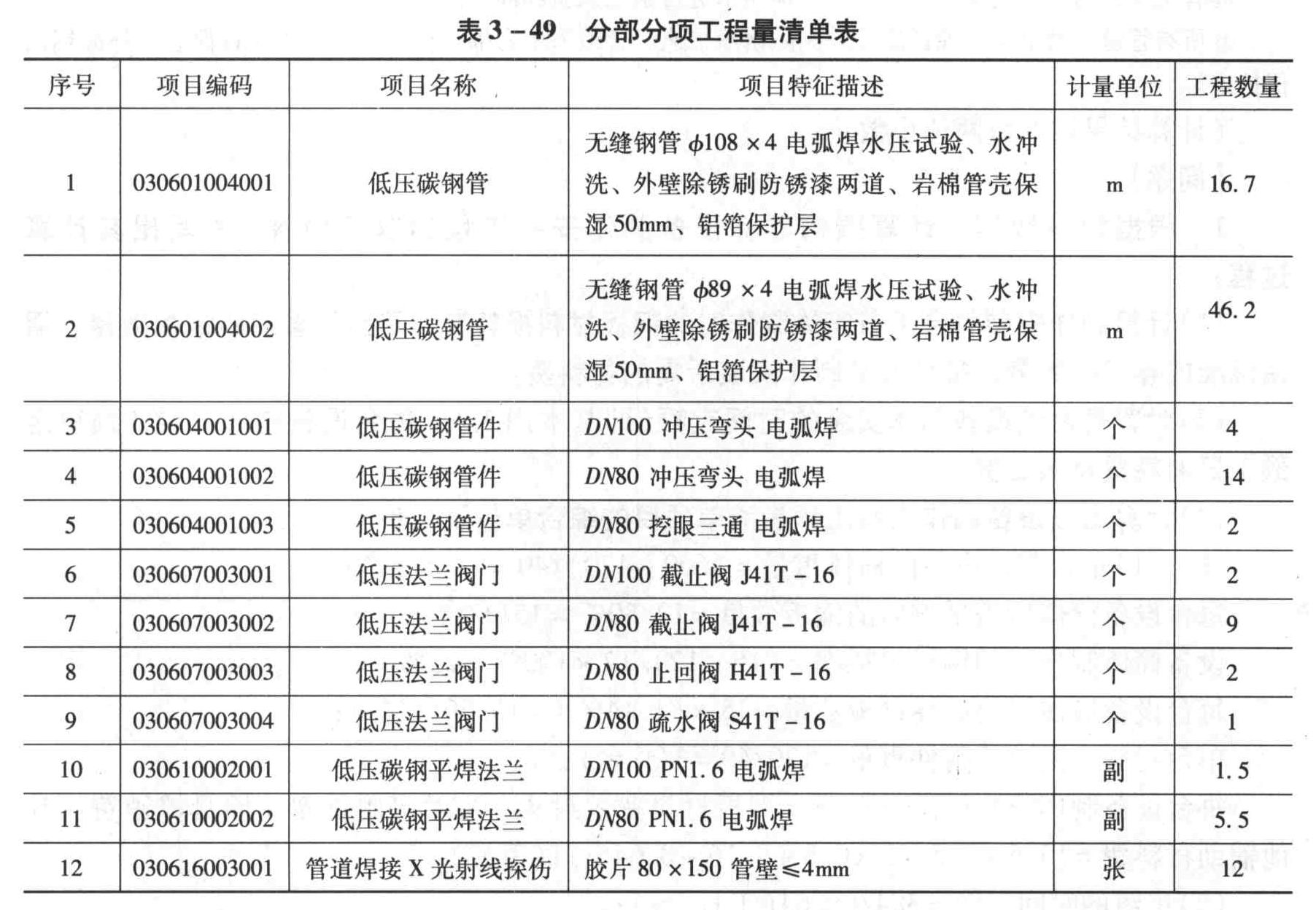

参考答案(1)填写分部分项工程量清单表,如表3-49所示。
(2)工程量的计算过程如下:
①无缝钢管φ108×4安装工程量的计算:
S管:0.5+1+0.6+4.7+(4.2-2)=9m;
R1:4.7+0.5+1+0.3+(3.2-2)=7.7m;
小计:9+7.7=16.7m。
②φ89×4蒸汽管道焊缝X光射线探伤工程量的计算:
Z管:0.5+0.8+0.3+0.6+4.7+(4.5-1.4)=10m;
焊口总数:(10/10)×7=7(个);
探伤焊口数:7×50%=3.5(个),取4个焊口;
每个焊口的胶片数:0.089×3.14/(0.15-0.025×2)=2.79(张),取3张;
胶片数量为:3×4=12(张)。
