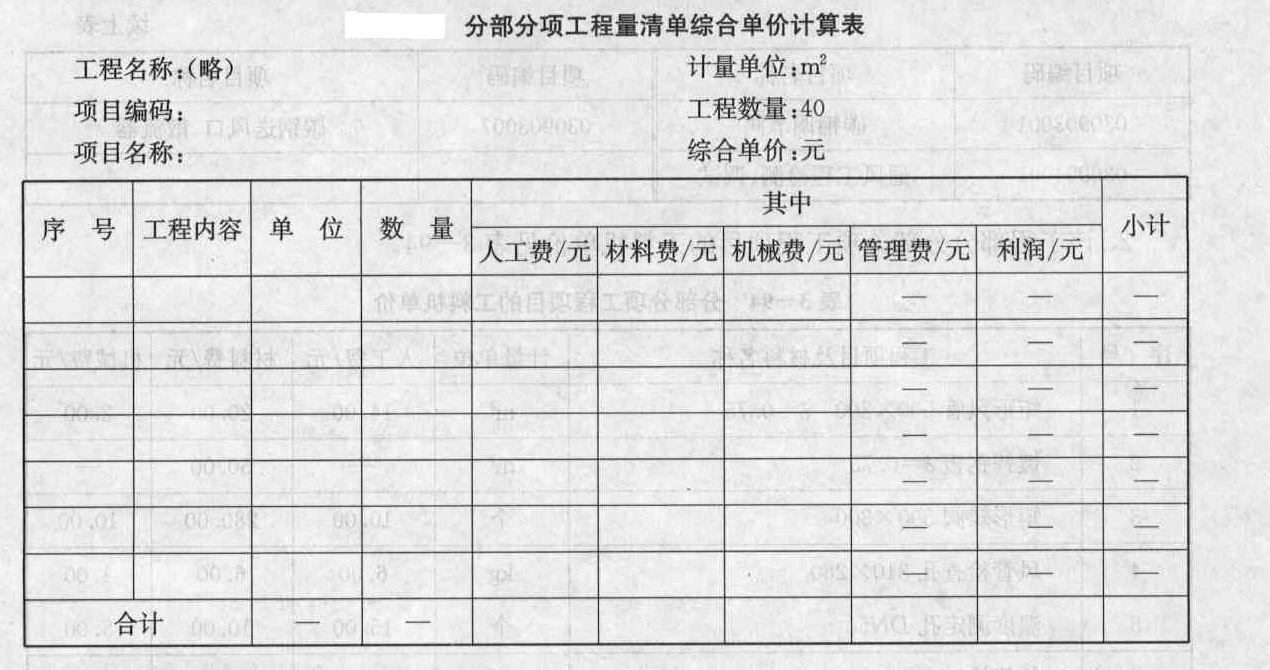

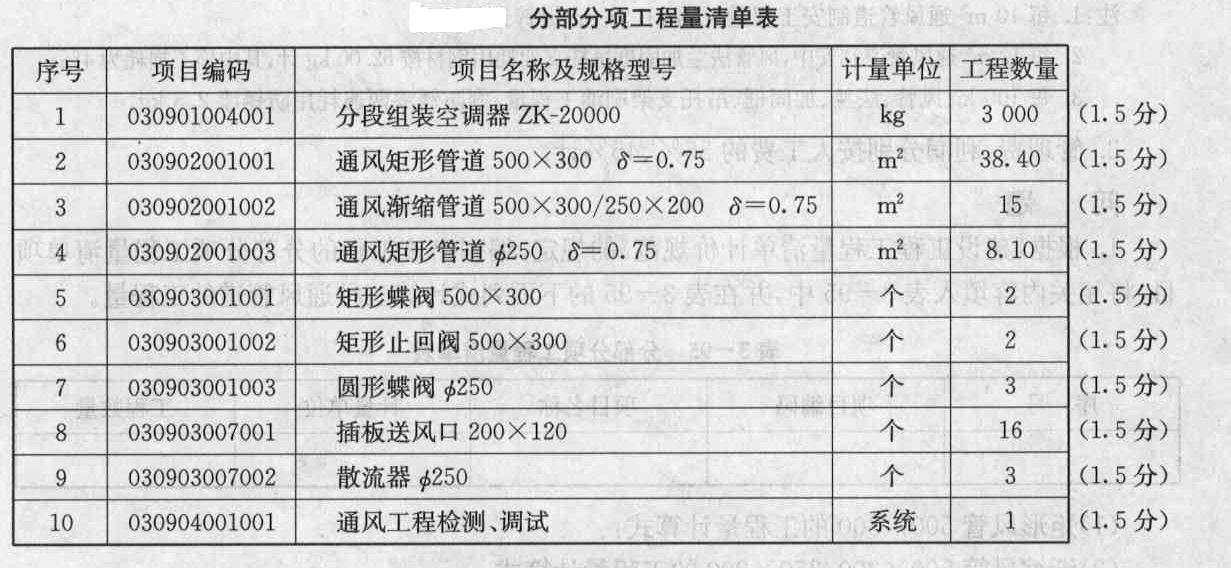

造价师案例题某化工厂内新建办公试验楼集中空调通风系统安装工程，如图所示。有关条件如下：说明 1．本图为某化工厂试验办公楼的集中空调通风管道系统。图中标注尺寸标高以m计，其他均以mm计。 2．集中通风空调系统的设备为分段组装式空调器，落地安装。 3．风管及其管件采用镀锌钢板（咬口）现场制作安装。天圆地方按大口径计。 4．风管系统中的软管接口、风管检查孔、温度测定孔、插板式送风口为现场制安；阚件、散流器为供应成品现场安装。 5．风管法兰、加固框、支托吊架除锈后刷防锈漆两遍。 6．风管保温本项目不作考虑。 7．其他未尽事宜均视为与《全国统一安装工程预算定额》的要求相符。 1．该工程分部分项工程量清单项目的统一编码（表） 2．该工程部分分部分项工程项目的工料机单价见表。注：1．每10 平方米通风管道制安工程量耗用11.38平方米镀锌钢板； 2．每10平方米通风管道制安中，风管法兰加固框吊托支架耗用钢材按52.00 kg计，其中施工损耗为4%； 3．每100 kg风管、法兰，加固框、吊托支架刷油工程量，刷防锈漆两遍耗用防锈漆2.5 kg。 3．管理费、利润分别按人工费的55%、45%计。根据《建设工程工程量清单计价规范》的规定，编列出该工程的分部分项工程量清单项目，将相关内容填入表中，并在表的下面列式计算三种通风管道的工程量。(1)矩形风管500×300的工程量计算式；(2)渐缩风管500×300/250×200的工程量计算式；(3)圆形风管φ250的工程量计算式。
