- 造价师案例题某综合楼防雷接地系统平面图如图所示。
说明， 1．图示标高以室外地坪为±0.00计算。不考虑墙厚，也不考虑引下线与避雷网、引下线与断接卡子的连接耗量。 2．避雷网均采用-25×4镀锌扁钢，（C）-（D）/③-④部分标高为24 m，其余部分标高均为21 m。 3．引下线利用建筑物柱内主筋引下，每一处引下线均需焊接2根主筋，每一引下线高地坪1.8 m处设一断接卡子。 4.户外接地母线均采用-40×4镀锌扁钢，埋深0.7 m。 5．接地板采用L50×50×5镀锌角钢制作，L＝2.5 m。 6．接地电阻要求小于10Ω。 7．图中标高单位以m计，其余均为mm。 某综合楼防雷接地平面图表中数据为计算该防雷接地工程的相关费用：
管理费和利润分别按人工费的55%和45%计算。分部分项工程量清单的统一编码（表）

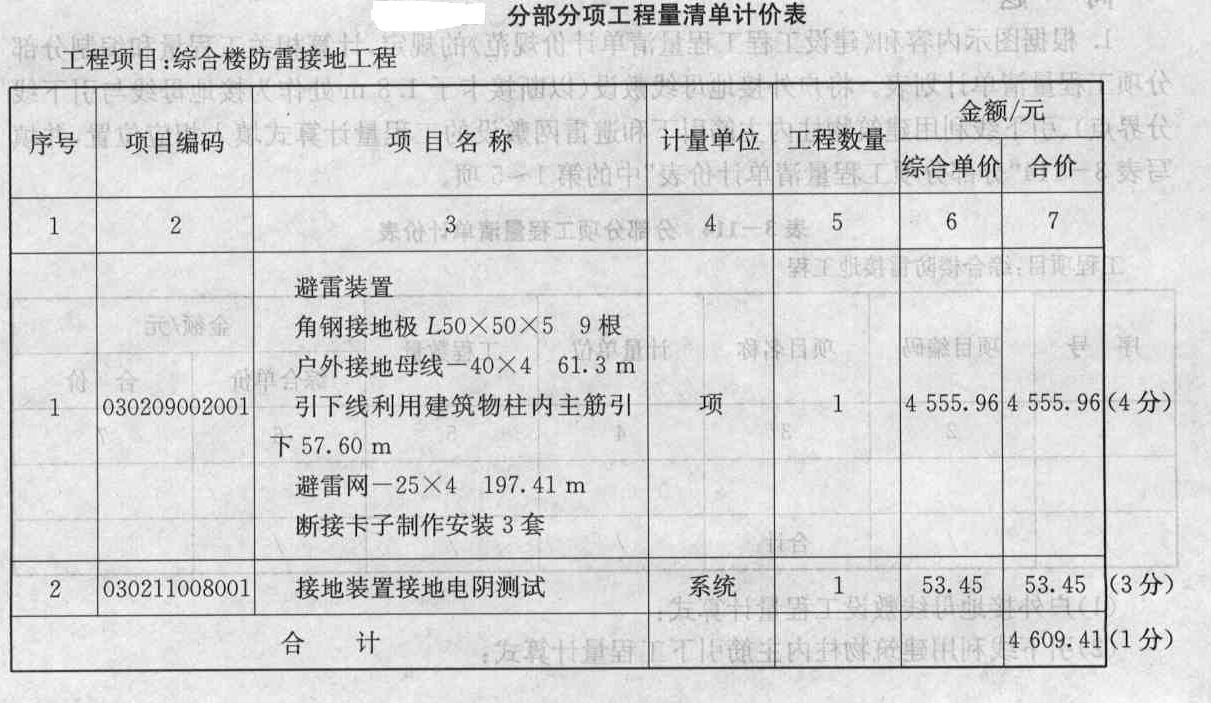

根据图示内容和《建设工程工程量清单计价规范》的规定，计算相关工程量和编制分部分项工程量清单计划表。将户外接地母线敷设（以断接卡子1.8 m处作为接地母线与引下线分界点）、引下线利用建筑物柱内主筋引下和避雷网敷设的工程量计算式填入相应位置，并填写表“分部分项工程量清单计价表”中的第1～5项。
(1)户外接地母线敷设工程量计算式；(2)引下线利用建筑物柱内主筋引下工程量计算式；(3)避雷网敷设工程量计算式。
扫码下载亿题库
精准题库快速提分
参考答案户外接地母线敷设工程量计算式：[(5×8)+(3+2.5)+3+3+(0.7+1.8)×3]m×(1×3.9%)=59 m×1.039=61.30 m（6分），引下线利用建筑物拄内主筋引下工程量计算式：(21-1.8)×3m=57.60m（4分），避雷网敷设工程量计算式：[(2.5+10+2.5)×4+10+(10+8+14+8)×2+14×2+(24-21)×4]m×(1+3.9%)=190 m×1.039=197.41 m(6分)。
您可能感兴趣的试题- 1 【造价师案例题】某锅炉动力工程平面图如图所示。 (1)室内外地坪无高差，进户处重复接地。 (2)循环泵、炉排风机、液位计处线管管口高出地坪0.5m，鼓风机、引风机电机处管口高出地坪2m，所有电动机和液位计处的预留线均为1.00m，管路旁括号内数据为该管的水平长度（单位：m）。
(3)动力配电箱为暗装，底边距地面1.40m，箱体尺寸宽×高×厚为400mm×300mm×200mm。 (4)接地装置为镀锌钢管G50，L=2.5m，埋深0.7m，接地母线采用-60×6镀锌扁钢（进外墙皮后，户内接地母线的水平部分长度为4m，进动力配电箱内预留0.5m）。 (5)电源进线不计算。 若动力安装工程定额基价为15250元，其中定额工日61个，人工费单价25元/工日。电气工程的脚手架搭拆费按人工费的4%计算（其中人工费占25%）。除脚手架搭拆费外的措施费为安装定额基价中人工费的43%，间接费率为直接费的90%，计划利润率为直接费与间接费和的80%，税金为直接费、间接费、利润和的3.42%。 依据《全国统一安装工程预算工程量计算规则》，计算并复核“动力安装工程量计算表”中列的内容，并将错误予以修正。
注：复核结果填在“单位”、“工程量”、“计算过程”相应项目栏中，计算结果保留小数点后2位。
- 2 【造价师案例题】某锅炉动力工程平面图如图所示。 (1)室内外地坪无高差，进户处重复接地。 (2)循环泵、炉排风机、液位计处线管管口高出地坪0.5m，鼓风机、引风机电机处管口高出地坪2m，所有电动机和液位计处的预留线均为1.00m，管路旁括号内数据为该管的水平长度（单位：m）。 (3)动力配电箱为暗装，底边距地面1.40m，箱体尺寸宽×高×厚为400mm×300mm×200mm。 (4)接地装置为镀锌钢管G50，L=2.5m，埋深0.7m，接地母线采用-60×6镀锌扁钢（进外墙皮后，户内接地母线的水平部分长度为4m，进动力配电箱内预留0.5m）。 (5)电源进线不计算。 若动力安装工程定额基价为15250元，其中定额工日61个，人工费单价25元/工日。电气工程的脚手架搭拆费按人工费的4%计算（其中人工费占25%）。除脚手架搭拆费外的措施费为安装定额基价中人工费的43%，间接费率为直接费的90%，计划利润率为直接费与间接费和的80%，税金为直接费、间接费、利润和的3.42%。 依据我国现行建筑安装工程费用的组成和计算方法的相关规定确定该工程施工图预算费用。
- 3 【造价师案例题】某综合楼防雷接地系统平面图如图所示。 说明， 1．图示标高以室外地坪为±0.00计算。不考虑墙厚，也不考虑引下线与避雷网、引下线与断接卡子的连接耗量。 2．避雷网均采用-25×4镀锌扁钢，（C）-（D）/③-④部分标高为24 m，其余部分标高均为21 m。 3．引下线利用建筑物柱内主筋引下，每一处引下线均需焊接2根主筋，每一引下线高地坪1.8 m处设一断接卡子。 4.户外接地母线均采用-40×4镀锌扁钢，埋深0.7 m。 5．接地板采用L50×50×5镀锌角钢制作，L＝2.5 m。 6．接地电阻要求小于10Ω。 7．图中标高单位以m计，其余均为mm。 某综合楼防雷接地平面图表中数据为计算该防雷接地工程的相关费用： 管理费和利润分别按人工费的55%和45%计算。分部分项工程量清单的统一编码（表） 依据上述相关费用数据计算避雷装置项目的工程量清单综合单价，并分别填入表“分部分项工程量清单综合单价计算表”和表“分部分项工程量清单计价表”中的第6-7项。（计算结果均保留两位小数）
注：1．有主材的，安装费和主材分两行填入。2．计算结果保留两位小数。
- 4 【造价师案例题】某别墅局部照明系统1回路如图所示。
说明： 1．照明配电箱JM为嵌入式安装。 2．管道均采用镀锌钢管DN20沿顶板、墙暗配，一、二层顶板内敷管标高分别为3.20m和6.50m，管内穿绝缘导线BV2.5平方毫米。 3．配管水平长度觅图示括号内数字，单位为m。
表中数据为该照明工程的相关费用。
管理费和利润分别按工人费的65%和35%计。分部分项工程量清单的统一编码(表)
根据图示内容和《建设工程工程量清单计价规范》的规定，计算相关工程量和编制分部分项工程量清单。将配管和配线的计算式填入答题纸上的相应位置，并填写表“分部分项工程量清单表”。
- 5 【造价师案例题】某别墅局部照明系统1回路如图所示。 说明： 1．照明配电箱JM为嵌入式安装。 2．管道均采用镀锌钢管DN20沿顶板、墙暗配，一、二层顶板内敷管标高分别为3.20m和6.50m，管内穿绝缘导线BV2.5平方毫米。 3．配管水平长度觅图示括号内数字，单位为m。 表中数据为该照明工程的相关费用。 管理费和利润分别按工人费的65%和35%计。分部分项工程量清单的统一编码(表) 假设镀锌钢管DN20暗配和管内穿绝缘导线BV 2.5平方毫米清单工程量分别为30 m和80 m，依据上述相关费用数据计算以上两个项目的综合单价，并分别填写表和表“分部分项工程量清单综合单价计算表”。
- 6 【造价师案例题】某别墅局部照明系统1回路如图所示。 说明： 1．照明配电箱JM为嵌入式安装。 2．管道均采用镀锌钢管DN20沿顶板、墙暗配，一、二层顶板内敷管标高分别为3.20m和6.50m，管内穿绝缘导线BV2.5平方毫米。 3．配管水平长度觅图示括号内数字，单位为m。 表中数据为该照明工程的相关费用。 管理费和利润分别按工人费的65%和35%计。分部分项工程量清单的统一编码(表) 依据问题2中计算所得的数据进行综合单价分析，将电气配管（镀锌钢管DN20暗配）和电气配线（管内穿绝缘导线BV 2.5 平方毫米）两个项目的综合单价及其组成计算后填写表“分部分项工程量清单综合单价分析表”。（计算过程和结果均保留两位小数）
- 7 【单选题】如图所示某二层建筑平面图及剖面图，计算其建筑面积为( )m
。
- A 、12000
- B 、11400
- C 、6600
- D 、6000
- 8 【单选题】某建筑物一层平面图和屋顶平面图如图所示，屋面采用卷材防水，女儿墙部分的弯起高度为250mm，根据《建设工程工程量清单计价规范》，屋面卷材防水工程量应为( )。
- A 、261.69m
- B 、270.75m
- C 、271.26m
- D 、280.45m
- 9 【单选题】 某建筑物平面图如图所示，地面工程做法的总厚度为120mm，室内地面标高为±0.00，室外地面标高为-0.60m，根据《建设工程工程量清单计价规范》GB50500，计算室内回填土的工程量为( )。
- A 、138.75m
- B 、123.62m
- C 、111m
- D 、98.9m
- 10 【造价师案例题】某砖混结构住宅楼平面图、系统图如图3-2-1、图3-2-2所示，给水管道采用镀锌钢管螺纹连接，埋地部分管道外面刷两遍调和漆，采用岩棉保温，保温厚度为20mm，埋深为0．12m，地上部分管道外面刷膏锈漆一遍，银粉漆两遍；该工程各项费用的费率为：间接费为40%，利润为50%，税金为3.41%。
问题： 1．根据图示内容和《建设工程工程量清单计价规范》的规定，计算给水管道镀锌钢管DN25的分部分项工程量清单，并写出计算过程。有关分部分项工程量清单的统一项目编码见表3-2-1：
2．依据所给费率和相关资料(表3-2-2)，计算工程量清单中分部分项工程项目的综合单价，并写出计算过程(间接费、利润均以人工费、机械费之和为基数计取)。 注：已知镀锌钢管DN25的刷油面积为10.59砖/100m，20mm厚保温材料的体积为0.35立方米/100m。
