- 单选题图6-7-1所示溢水堰模型试验，实际流量为若在模型上测得流量为。则该模型长度比尺为（ ）。
- A 、4.5
- B 、6
- C 、10
- D 、20
扫码下载亿题库
精准题库快速提分
参考答案【正确答案：D】

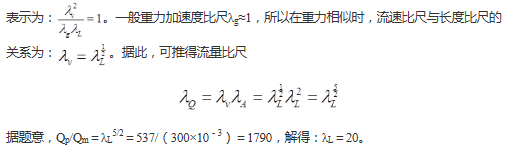

水在重力作用下由溢流堰上流过，若流动相似，则弗劳德数必须相等，以相似比尺
您可能感兴趣的试题- 1 【单选题】图示溢水堰模型试验，实际流量为，若在模型上测得流量为。则该模型长度比尺为（ ）。
- A 、4.5
- B 、6
- C 、10
- D 、20
- 2 【单选题】密闭水箱如图6-1-1所示，已知水深h=1m，自由面上的压强=90 ，当地大气压强为pa=101 ，则水箱底部A点的真空度为（ ）。
- A 、-1.2
- B 、9.8
- C 、1.2
- D 、-9.8
- 3 【单选题】图6-1-3所示一水平放置的恒定变直径圆管流，不计水头损失，取两个截面标志为1和2，，则两截面形心压强关系是（）。
- A 、
- B 、
- C 、
- D 、不能确定
- 4 【单选题】图6-1-7所示水下有一半径为R=0.1m的半球形侧盖，球心至水面距离H=5m。作用于半球盖上水平方向的静水压力是（ ）。
- A 、0.98KN
- B 、1.96 KN
- C 、0.77 KN
- D 、1.54 KN
- 5 【单选题】汇流水管如图6-2-1所示，已知三部分水管的横截面积分别为，（ ）。
- A 、8m/s
- B 、6m/s
- C 、7m/s
- D 、5m/s
- 6 【单选题】如图6-2-10所示文丘里管，，文丘里流星计流量系数μ=0.94。水银差压计读数 =25cm，则管道通过的水流流量Q=（ ） 。
- A 、0.030
- B 、0.025
- C 、0.020
- D 、0.015
- 7 【单选题】如图6-4-1所示由大体积水箱供水，且水位恒定，水箱顶部压力表读数19600Pa，水深H=2m。水平管道长l=100m，直径d=200mm，沿程损失系数0.02。忽略局部损失。则管道通过流虽是（ ）。
- A 、83.8L/s
- B 、196.5L/s
- C 、59.3L/s
- D 、47.4L/s
- 8 【单选题】如图6-4-7所示，串联管路水箱出流，，水位差H=5m。按长管计算，则自由出流流量为（ ） 。
- A 、0.2343
- B 、0.4686
- C 、0.3125
- D 、0.1562
- 9 【单选题】图7-1-5所示铁芯线圈通以直流电流I，并在铁芯中产生磁通，线圈的电阻为R，那么线圈两端的电压为（ ）。
- A 、U=IR
- B 、U=NdФ/dt
- C 、U=-NdФ/dt
- D 、U=0
- 10 【单选题】图7-1-6所示电路中，磁性材料上绕有两个导电线圈，其上方线圈是100V的交流电压，则（ ）。
- A 、下方线圈两端不会产生磁感应电势
- B 、下方线圈两端产生磁感应电势，方向为左“-”右“+”
- C 、下方线圈两端产生磁感应电势，方向为左“+”右“-”
- D 、磁性材料内部的磁通取逆时针方向
