- 单选题单相全波整流电路如图7-5-14所示,,忽略整流二极管的正向压降,每个二极管所承受的最高反向电压为( )V。
- A 、122
- B 、155
- C 、173
- D 、190
扫码下载亿题库
精准题库快速提分
参考答案
【正确答案:C】

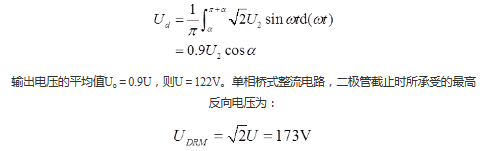

根据单相全波整流电路:
