- 造价师案例题
题干：某住宅区室外热水管网布置如图1-6-2所示。[up2016/abc3852ffaf-52a2-4a42-bf1c-07e464735763.jpg]管网部分分部分项工程量清单项目的统一编码见表1-6-4。[9787518204212-image/9787518204212-007-024.jpg]2.有一输气管线工程需用φ1020×6的碳钢板卷管直管，按管道安装设计施工图示直管段净长度(不含阀门、管件等)共5000m，采用埋弧自动焊接。所用钢材均由业主供应标准成卷钢材。某承包商承担了该项板卷管直管的制作工程，板卷管直管制作的工料机单价和相关要求说明如表1-6-5所示。[9787518204212-image/9787518204212-007-025.jpg]

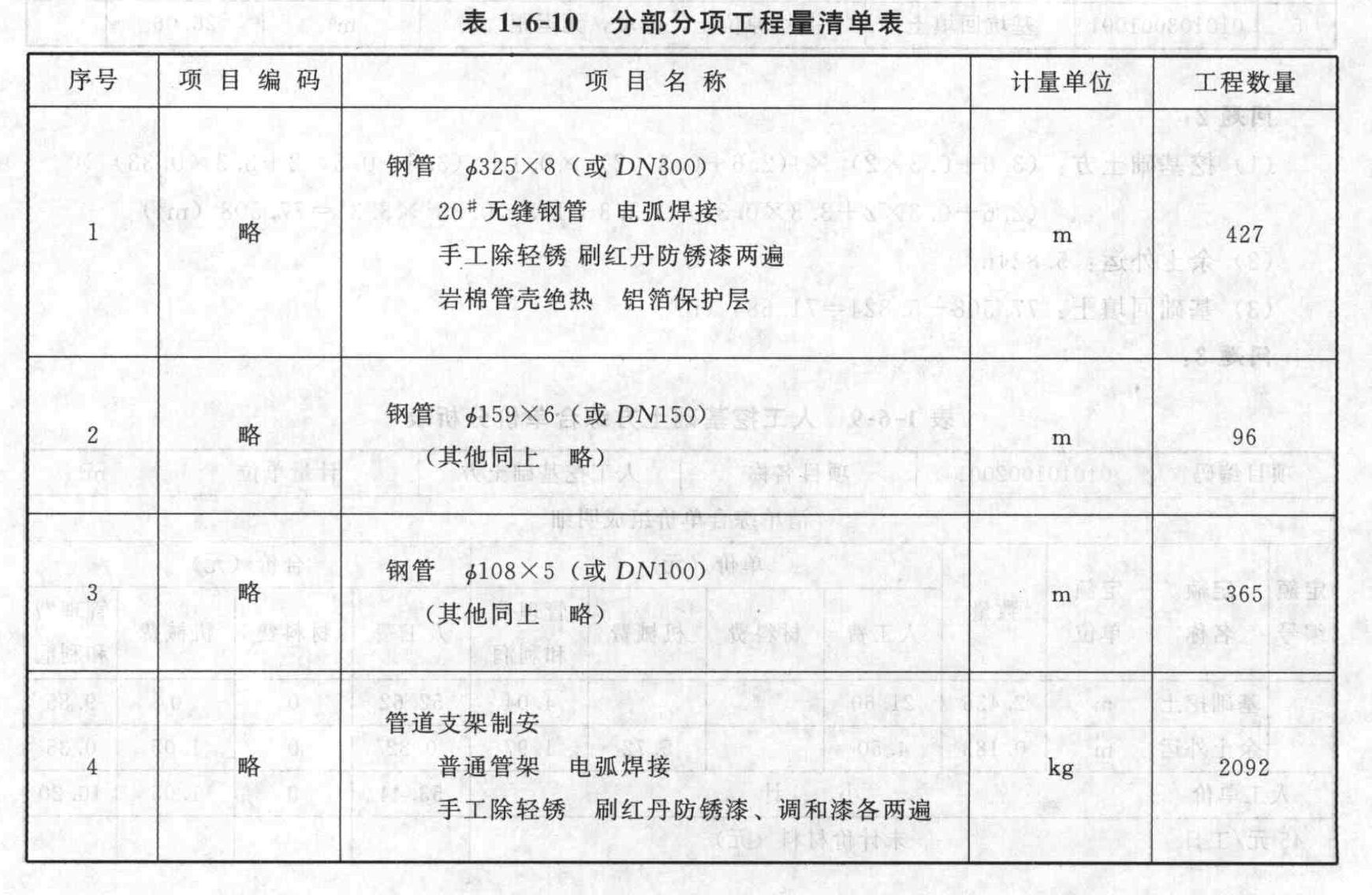

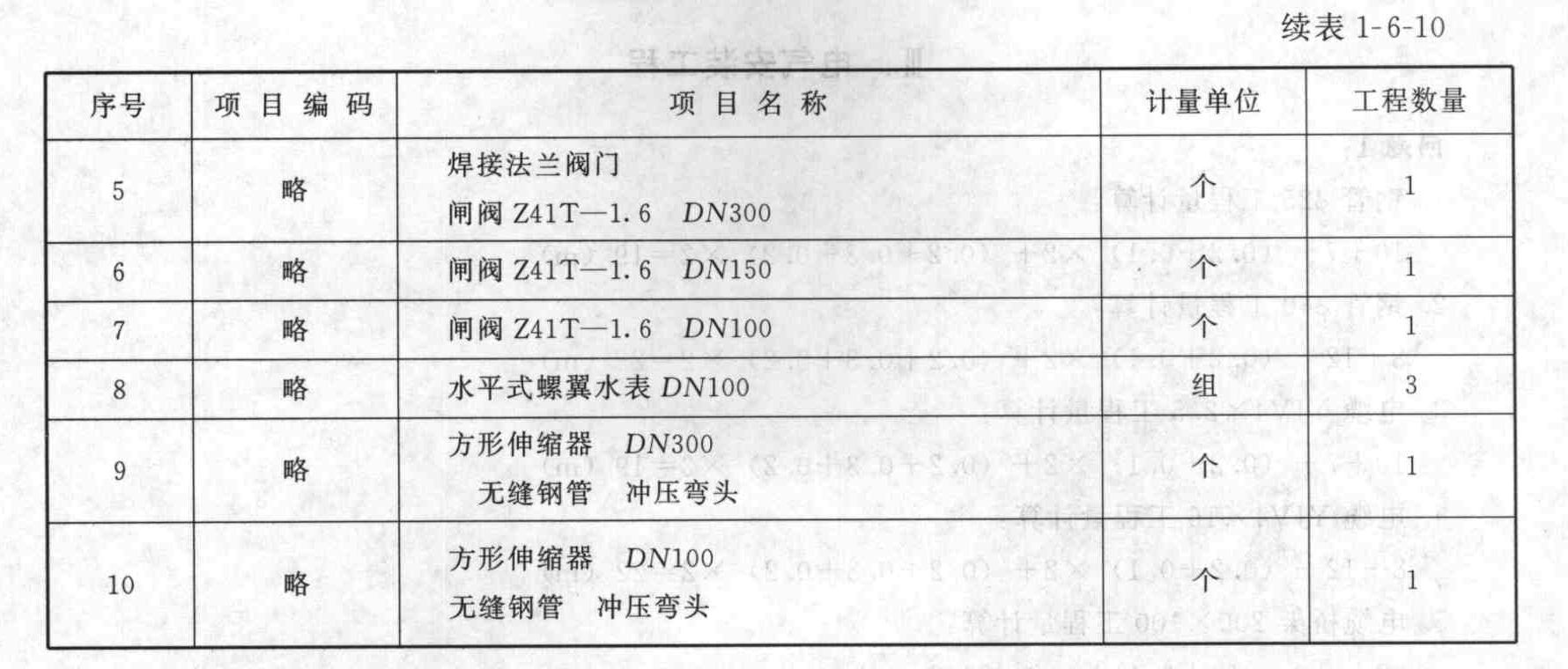

题目：将各项管道和管道支架制作安装清单项目工程量的计算过程，分别写在表格中相应位置。根据《建设工程工程量清单计价规范》的有关规定。编制如图1-6-2所示管网系统的分部分项工程量清单项目，将结果填入表1-6-10“分部分项工程量清单表”第2、3、4、5栏内。
扫码下载亿题库
精准题库快速提分
参考答案写出下列分部分项清单项目工程量的计算式：
(1)管道DN300工程量的计算式：
(940-520)+2×3.5=420+7=427(m)
(2)管道DN150工程量的计算式：
(400-305)+1=96(m)
(3)管道DN100工程量的计算式：
(528-305+2×2.5)+(528-400-1)+(940-935)×2=228+127+10=365(m)
(4)管道支架制作安装工程量的计算式：
(427÷7×16)+(96÷6×15)+(365÷5×12)=976+240+876=2092(kg)
