参考答案

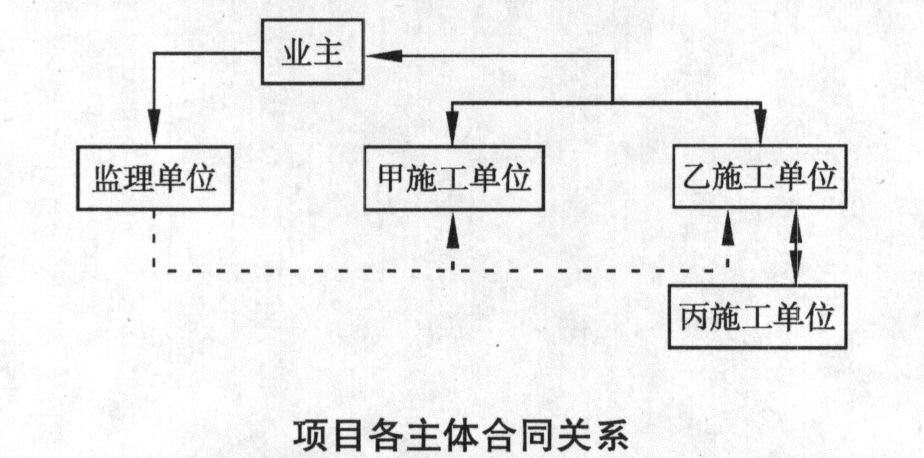

1.建设单位开始设备采购之前该项目各主体的合同关系图如下图所示。
2.建设单位将设备交由厂商安装的做法是错误的。理由：在本事件中，锅炉设备厂商实际充当的是分包商，建设单位对分包合同当事人的权利义务如何约定不参与意见，与分包商也不能有任何合同关系。
3.如果乙施工单位同意由该设备生产厂商的施工队伍安装该设备，监理工程师应依据主合同对该设备生产厂商的资质进行审查，行使确认权和否定权，对该设备生产厂商使用的材料、设备、施工工艺、工程质量进行监督管理。
4.总监理工程师的做法是正确的。理由：无论工程师是否参加验收，当其对某部分的质量有怀疑，均可要求承包人对已经隐蔽工程进行重新检验，承包人应配合检验，并在检验后重新修复。剥离检验的可能结果有两种，即质量合格和质量不合格。总监理工程师对可能结果做出相应的处理方法：
(1)如重新检验合格，发包人承担由此发生的全部追加合同价款，赔偿承包人的损失，并相应顺延工期。
(2)如检验不合格，承包人承担发生的全部费用，工期不予顺延。
5.丙施工单位的索赔要求不应该向监理单位提出。理由：不论事件起因于业主或工程师的责任，还是承包商应承担的义务，当分包商认为自己的合法权益受到损害时，分包商只能向承包商提出索赔要求，不能向工程师提出。对该索赔事件应该这样处理：由丙施工单位向乙施工单位提出索赔要求，如乙施工单位认为丙施工单位的索赔要求合理，则要及时按照主合同规定的索赔程序，以乙施工单位的名义就该事件向工程师递交索赔报告，工程师应批准索赔报告，索赔获得批准顺延的工期加到分包合同工期中，得到支付的索赔款按照公平合理的原则由乙施工单位转交给丙施工单位。
