参考答案

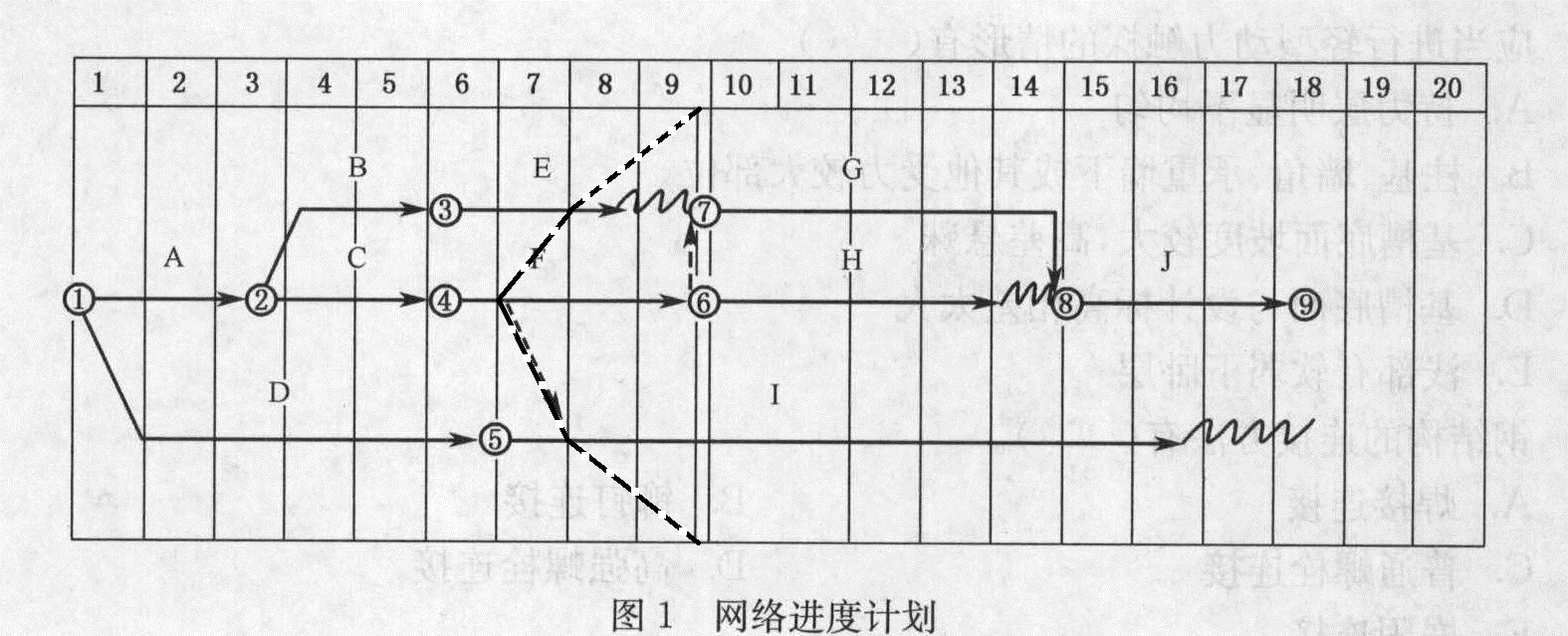

1.如图2所示，关键线路：①→②→④→⑥→⑦→⑧→⑨
2.索赔是否成立的判断
事件一：工期索赔成立。理由：因为业主确定的专业承包商导致的工期延误，非承包商乙的责任，且延误时间大于总时差1周。费用索赔成立。理由：因为业主确定的专业承包商的工期延误，致使承包商乙的窝工，非承包商乙的责任。
事件二：工期索赔成立。理由：因不可预见的自然灾害导致的工期延误，非承包商可预见的。费用索赔成立。理由：因不可预见的自然灾害导致损失，现场甲方采购的设备的损害由业主负担，而承包商对于设备的退换修复所产生的费用应由业主负担。
事件三：工期、费用索赔不成立。理由：承包商乙的劳务分包不服从指挥是承包商乙的自身原因，业主没有责任，所以工期、费用索赔均不成立。
3.承包商乙可得到的索赔工期0天，可得到的索赔费用8.2万元。
4.网络计划的时间-成本曲线(图3)：
