参考答案

【正确答案：B,D,E】

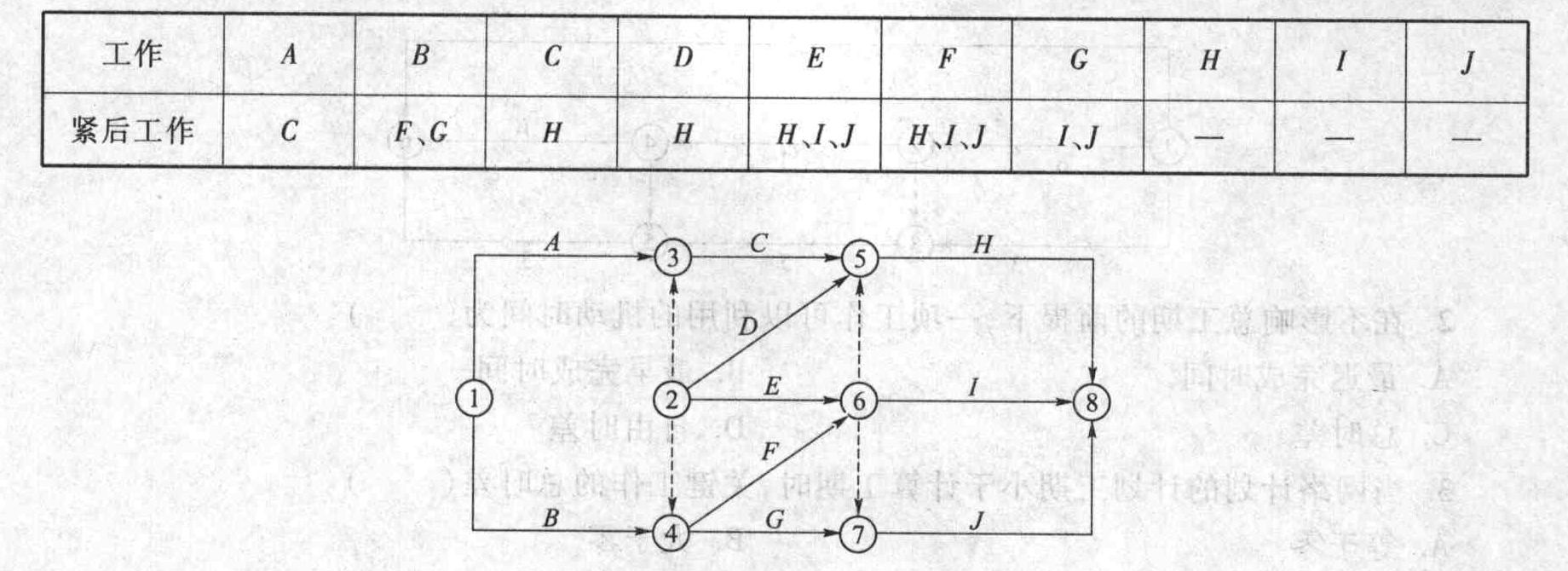

本题考核的是双代号网络计划的绘图规则。双代号网络计划的绘图规则主要包括：(1)双代号网络图必须正确表达已定的逻辑关系；(2)双代号网络图中，严禁出现循环回路；(3)双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线；(4)双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线；(5)当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）；(6)绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法；(7)双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点；(8)双代号网络图应条理清楚，布局合理。故，本题选BDE
