- 建造师案例题
题干：背景资料：某项目部承揽一土石坝工程施工任务。为加快施工进度，该项目部按坝面作业的铺料、整平和压实三个主要工序组建专业施工队施工，并将该坝面分为三个施工段，按施工段1、施工段2、施工段3顺序组织流水作业。已知各专业施工队在各施工段上的工作持续时间如下表：[up/201611/58c9e61014b04be38e5828923853ccf1.jpg]为编制工程施工进度计划，施工技术人员进行了：研究设计资料和施工条件、选择质量检验方法、计算工程量和工作持续时间、选择施工方法并确定施工顺序等主要工作。
题目：根据工作的逻辑关系绘制该项目进度计划的双代号网络图。
扫码下载亿题库
精准题库快速提分

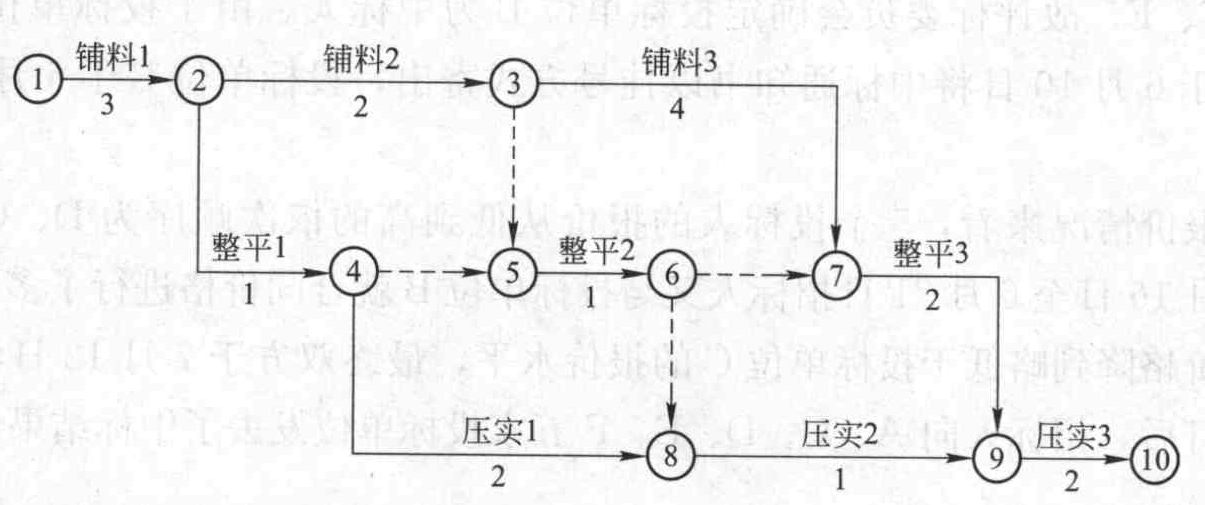

参考答案双代号网络图应根据各项工作的工艺逻辑关系、组织逻辑关系，按双代号网络图绘制的基本原则正确绘制。该项目的双代号网络计划如下：
您可能感兴趣的试题- 1 【单选题】根据下表给定的逻辑关系绘制某分部工程双代号网络计划如下图所示，其作图错误的是( )。
- A 、有多个起点节点
- B 、有多个终点节点
- C 、节点编号不对
- D 、逻辑关系不对
- 2 【单选题】 根据表中给出的逻辑关系绘制的双代号网络图如下所示: 工作名称 A B C D E F 紧前工作 - - A、B A、B B C、D、E 工作名称ABCDEF紧前工作--A、BA、BBC、D、E上图中绘图错误的是( )。
- A 、逻辑关系表达不正确
- B 、节点编号有错误
- C 、出现了相同代号的工作
- D 、有多余的虚工作
- 3 【单选题】 根据表中给出的逻辑关系绘制的双代号网络图如下所示: 工作名称 A B C D E F 紧前工作 - - A、B A、B B C、D、E 工作名称ABCDEF紧前工作--A、BA、BBC、D、E双代号网络图中引入虚工作2-3是为了表示( )。
- A 、对A、B两项工作的代号加以区分
- B 、A、B两项工作的不能同时结束
- C 、工作A完成后,工作B才能开始
- D 、A、B两项工作必须同时结束
- 4 【建造师案例题】根据事件二表中给出的逻辑关系,绘制双代号网络计划图、并计算该网络计划图的工期。
- 5 【单选题】根据下表给定的逻辑关系绘制某分部工程双代号网络计划如下图所示,其作图错误的是( )。
- A 、有多个起点节点
- B 、有多个终点节点
- C 、节点编号不对
- D 、逻辑关系不对
- 6 【建造师案例题】根据事件二表中给出的逻辑关系,绘制双代号网络计划图,并计算该网络计划图的工期。
- 7 【建造师案例题】根据工作的逻辑关系绘制该项目进度计划的双代号网络图。
- 8 【单选题】根据下表逻辑关系绘制的双代号网络图如下，存在的绘图错误是（）。
- A 、节点编号不对
- B 、逻辑关系不对
- C 、有多个终点节点
- D 、有多个起点节点
- 9 【建造师案例题】根据事件二表中给出的逻辑关系，绘制双代号网络计划图、并计算该网络计划图的工期。
- 10 【单选题】根据下列逻辑关系表绘制的双代号网络图如下图所示，其存在的错误是（ ）。
- A 、节点编号不对
- B 、逻辑关系不对
- C 、有多个终点节点
- D 、有多个起点节点
