题干：某工程施工合同工期为213d,施工单位拟订的施工双代号网络进度计划如图6-1所示,图中箭线下方数据为工作持续时间(单位:d)。[006-008-004-000-9787560966823-image/006-008-004-000-9787560966823-011-005.jpg]在A工作完成时,由于设计变更,项目业主提出了增加L、N两项工作的要求。L工作在D工作之后开始,在H工作开始之前结束;N工作在F工作之后开始,在J工作开始之前结束,施工单位对L、N两项工作持续时间的估计值见表6-1。[006-008-004-000-9787560966823-image/006-008-004-000-9787560966823-011-006.jpg]
题目：绘制该工程增加L、N工作后的双代号网络进度计划,确定新的计算工期和关键线路(按L、N工作的持续时间期望值确定其持续时间)。
扫码下载亿题库
精准题库快速提分

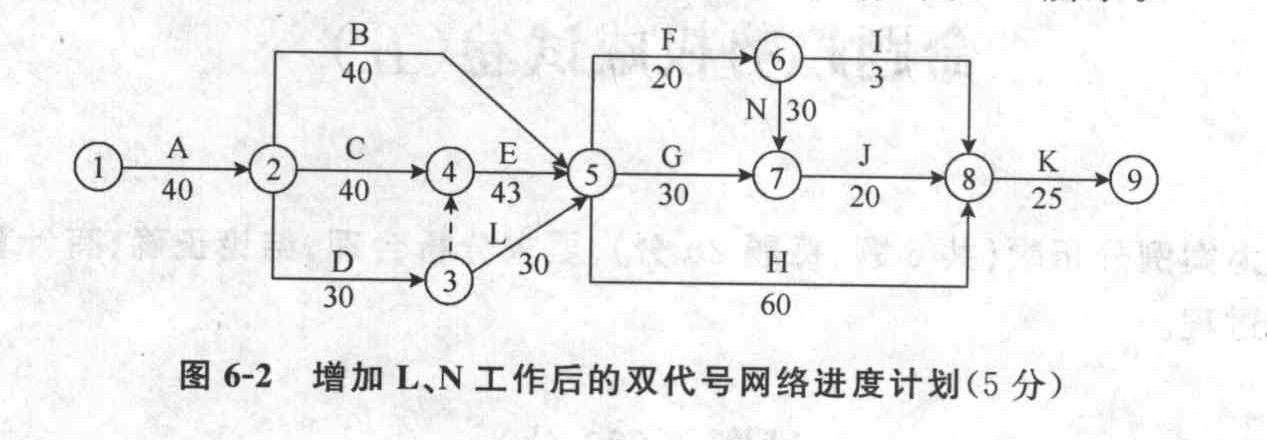

参考答案绘制该工程增加L、N工作后的双代号网络进度计划如图6-2所示。
新的计算工期为218d。
关键线路为A→C→E→F→N→J→K。
您可能感兴趣的试题- 1 【单选题】某工程单代号搭接网络计划如下图所示,节点中下方数字为该工作的持续时间,其中关键工作是()。
- A 、工作A和工作B
- B 、工作C和工作D
- C 、工作B和工作E
- D 、工作C和工作E
- 2 【多选题】某工程双代号网络计划中各节点的最早时间与最迟时间如下图所示,该计划表明()。
- A 、工作1~3的自由时差为1
- B 、工作4~5为关键工作
- C 、工作4~6为关键工作
- D 、工作5~8的总时差为零
- E 、工作7~8的自由时差为2
- 3 【多选题】某工程双代号网络计划中各项工作最早开始时间和最迟开始时间如下图所示。该计划表明()。
- A 、工作1~3的自由时差为1
- B 、工作2~4的自由时差为1
- C 、工作2~6的总时差为2
- D 、工作3~6为关键工作
- E 、工作5~7的总时差为5
- 4 【单选题】在某工程双代号网络计划中,工作N的最早开始时间和最迟开始时间分别为第20天和第25天,其持续时间为9天。该工作有两项紧后工作,它们的最早开始时间分别为第32天和第34天,则工作N的总时差和自由时差分别为()天。
- A 、3和0
- B 、3和2
- C 、5和0
- D 、5和3
- 5 【单选题】在某工程单代号搭接网络计划中,关键线路是指()的线路。
- A 、相邻两项工作之间的时距之和最大
- B 、相邻两项工作之间时间间隔全部为零
- C 、工作的持续时间总和最大
- D 、相邻两项工作之间的时距全部为零
- 6 【单选题】在某工程双代号网络计划中,工作M的最早开始时间为第15天,其持续时间为7天。该工作有两项紧后工作,它们的最早开始时间分别为第27天和第30天,最迟开始时间分别为第28天和第33天,则工作M的总时差和自由时差为()天。
- A 、均为5
- B 、分别为6和5
- C 、均为6
- D 、分别为11和6
- 7 【单选题】在双代号时标网络计划中,若某工作箭线上没有波形线,则说明该工作()
- A 、为关键工作
- B 、自由时差为零
- C 、总时差等于自由时差
- D 、自由时差不超过总时差
- 8 【单选题】在双代号时标网络计划中,当某项工作有紧后工作时,则该工作箭线上的波形线表示()
- A 、工作的总时差
- B 、工作之间的时距
- C 、工作间的时间间隔
- D 、工作间逻辑关系
- 9 【多选题】某分部工程双代号网络如图所示,其作图错误表现为()
- A 、有多个起点节点
- B 、有多个终点节点
- C 、节点编号有误
- D 、存在循环回路
- E 、有多余虚工作
- 10 【案例分析题】该施工单位在绘制双代号网络计划图的时候，应当遵循哪些绘图规则？
