参考答案

根据对图中施工网络计划的分析可知,该网络计划共有四条线路,即
线路1:①→②→③→⑥→⑨→⑩
线路2:①→②→③→④→⑦→⑨→⑩
线路3:①→②→④→⑦→⑨→⑩
线路4:①→②→⑤→⑧→⑨→⑩

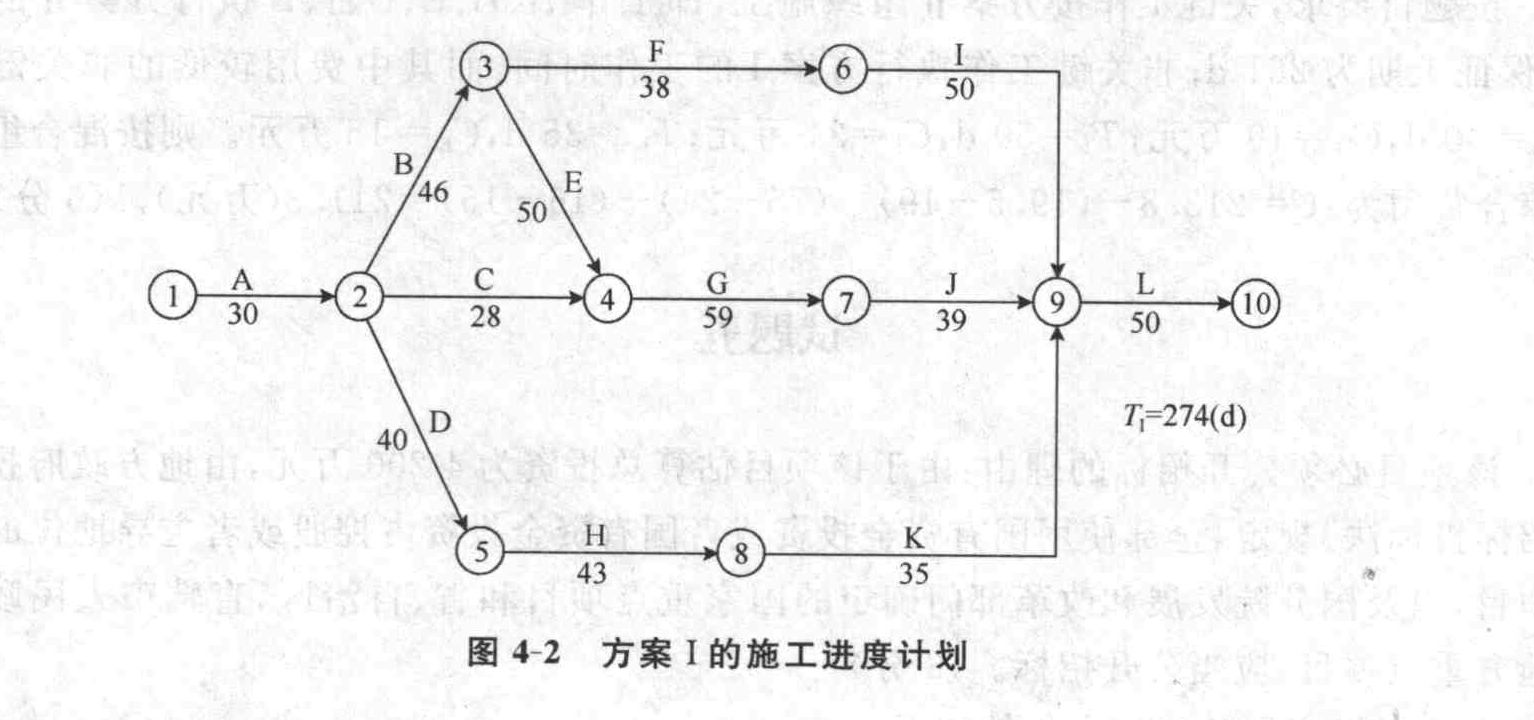

(1)按方案I组织施工,将表4-1中各工作的工作持续时间标在网络图上,如图4-2所示。
图4-2中四条线路的长度分别为:=30+46+38+50+50=214(d);=30+46+50+59+39+50=274(d);=30+28+59+39+50=206(d);=30+40+43+35+50=198(d)。
所以,关键线路为①→②→③→④→⑦→⑨→⑩,计算工期=274d。将表4-1中各工作的费用相加,得到方案I的总费用为212.8万元,则其综合费用=212.8+(274-270)×3=224.8(万元)。

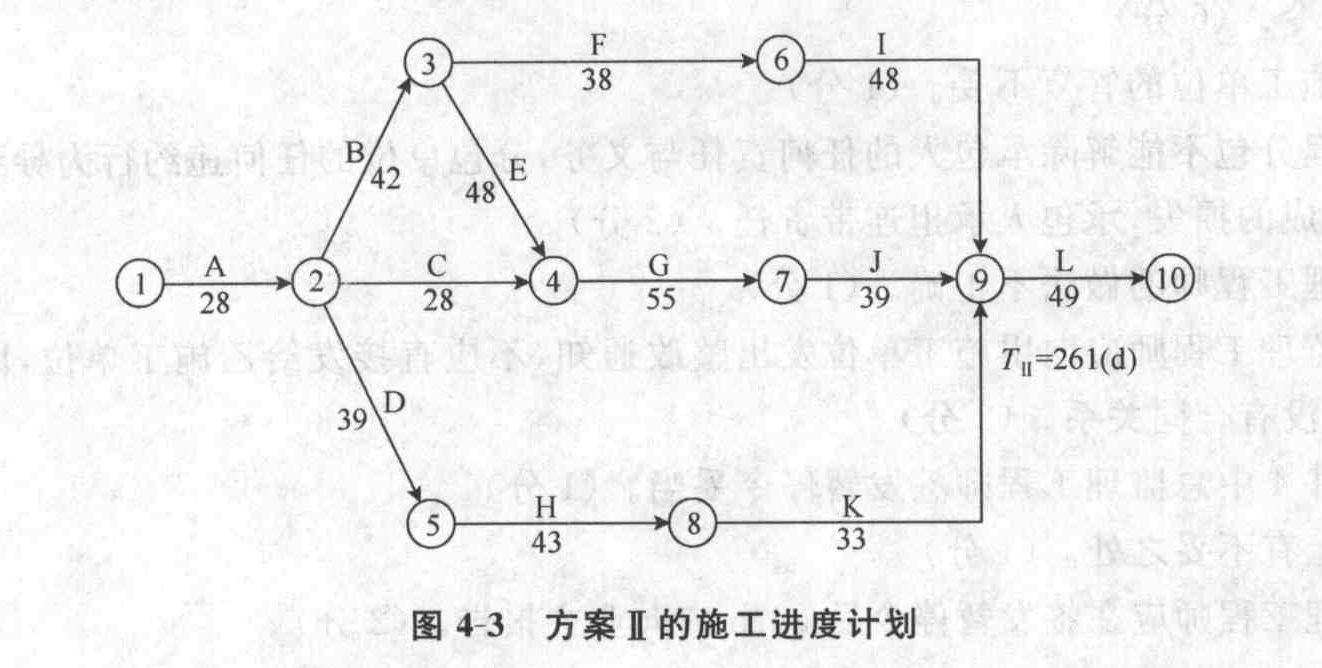

(2)按方案Ⅱ组织施工,将表中各工作的工作持续时间标在网络图上,如图4-3所示。
图4-3中四条线路的长度分别为:=28+42+38+48+49=205(d);=28+42+48+55+39+49=261(d);=28+28+55+39+49=199(d);=28+39+43+33+49=192(d)。
所以,关键线路仍为①→②→③→④→⑦→⑨→⑩,计算工期=261d。
将表4-1中各工作的费用相加,得到方案Ⅱ的总费用为222.8万元,则其综合费用=222.8+(261-270)×1=213.8(万元)。
