一、情景描述

某综合楼地上52层，地下3层，建筑高度231m 总建筑面积为193159.58旷。地下部分为车库和设备用房，层高4m，并设有汽车坡道直通室外地面。地上1-5层的主要使用功能为商场，地上6-14层的主要使用功能为写字楼，地上16-36层、地上38-52层的主要使用功能为酒店。每层建筑面积不小于3000m²0消防用水分别从两路市政管网各引一路DN300的进水管，并在综合楼四周形成环状管网，环状管网上设置室外消火栓系统。综合楼各层均设置室内消火栓系统;变(配)电室、通信机房采用七氟丙皖气体灭火系统，可燃油油浸电力变压器、充可燃油的高压电容器和多油开关室采用水喷雾灭火系统，其他部位均设置湿式自动喷水灭火系统。室内消防给水系统为临时高压给水系统并采用串联消防给水方式供水。在

地下二层(室内地面与室外出入口地坪高差为9m)、地上避难层分别设置消防泵房和中间消防水箱，在顶层设大于100m³高位消防水箱。该建筑还设有正压送风防烟系统、机械排烟系统、火灾自动报警系统、消防应急照明、消防疏散指示标志、灭火器、消防电梯等消防设施及器材。

二、案例说明

本案例包含或涉及下列内容:

(1)室外消火栓系统的设置。

( 2 )室内消火栓系统的设置。

(3 )自动喷水灭火系统的设置。( 4 )水喷雾灭火系统的设置。

( 5 )供水设施的设置O

( 6 )气体灭火系统的设置。

(7)火灾自动报警系统的设置。( 8 )防烟排烟系统的设置。

( 9 )消防应急照明和疏散指示标志的设置O( 10)消防电梯的设置。

( 11 )建筑灭火器的设置。

三、关键知识点及依据

该综合楼建筑高度231m，建筑高度超过100m，为一类高层公共建筑。

(一)室外消火栓系统

(1)根据《建筑设计防火规范>>( GB 50016-2014 )第8.1.2条规定，该建筑应设置室外消火栓系统。

(2)根据《消防给水及消火栓系统技术规范>>( GB 50974-2014 )第3.3.2条规定，高层民用建筑室外消火栓设计流量为40L/s，室外?肖火栓的数量应根据室外消火栓的设计流量和保护半径经计算确定，保护半径不应大于150m，每个消火栓的出流量宜按10-15 L/s计算，该建筑应至少设3个室外消火栓。室外消火栓应沿高层建筑四周均匀布置，建筑消防扑救面一侧的室外消火栓数量不宜少于2个，室外消火栓距高层建筑外墙的距离不宜小于5m。

(二)室内消火栓系统

(1)根据《建筑设计防火规范>>( GB 50016-2014 )第8.2.1条规定，该高层建筑应设室内消火栓系统。

( 2 )根据《消防给水及消火栓系统技术规范>>( GB 50974-2014 )第3.5.2条规定，建筑高度大于50m的高层公共建筑，其室内消火栓设计流量不应小于40L/s，同时-使用消防水枪数不应少于8支，每根竖管最小流量应为15L/5。室内消火栓采用临时高压给水系统，室内消火栓给水管道布置成环状，包括设备层在内的各层均应设置室内消火栓。室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时到达任何部位的要求;室内消火栓栓口动压不应小于0.35MPa，且消防水枪充实水柱应按13m计算。室内消火栓的布置问距不应大于30.0m, 消火栓栓口距地面高度直为1.1m，栓口出水方向宜向下或与设置消火栓的墙面相垂直;r肖火栓栓口的动压力不应大于0.50MPa，当大于0.70MPa时必须设置减压装置;应采用同一型号、规格的DN65室内消火栓，配置公称直径65mm、有内衬里且长度不宜超过25.0m的消防水带O消防电梯间前室应设室内消火栓，高层建筑的屋顶应设一个安装有压力显示装置的检查用的消火栓。

建筑室内消火栓的设置应满足火灾扑救要求，并应符合下列规定:

1 )室内消火栓应设在楼梯间及其休息平台和前室、走道等明显易于取用，以及便于火灾扑救的位置。

2 )住宅的室内消火栓宜设置在楼梯间及其休息、平台。

3 )同一楼梯间及其附近不同层设置的消火栓，其平面位置宜相同。

4)冷库的室内消火栓应设置在常温穿堂或楼梯间内。

( 3 )根据《建筑设计防火规范>>( GB 50016-2014 )第8.2.4条规定，该建筑商业部分的室内消火栓箱内应设置消防软管卷盘或轻便消防水龙。

(三)自动喷水灭火系统

( 1 )根据《建筑设计防火规范))( GB 50016-2014)第8.3.3条规定，该高层建筑应设自动喷水灭火系统。根据《汽车库、修车库、停车场设计防火规范~( GB 50067-2014)第7.2.1条规定，停车数超过10辆的地下汽车库应设置自动喷水灭火系统。

( 2 )根据《自动喷水灭火系统设计规范~(GB 50084-2017)规定，该建筑除商场和地下汽车库以外其他部分自动喷水灭火系统的火灾危险等级应为中危险级I级，商场及地下车库部分的自动喷水灭火系统火灾危险等级应为中危险级E级。当建筑内设有不同类型的系统或有不同危险等级的场所时，系统的设计流量应按其设计流量的最大值确定，因此，该建筑自动喷水灭火系统设计流量应按照中危险级E级确定，其喷水强度不应低于8U (mìn . m² ) ，作用面积不应小于160m²0自动喷水灭火系统的消防用水量应依据《自动喷水灭火系统设计规范》

( GB 50084-2017 )规定，并根据喷头布置'情况经计算确定。喷头选用流量系数K=80，公称动作温度高于环境最高温度30CC，即68CC的洒水喷头(厨房操作间选用93CC的洒水喷头)。每个湿式报警阀控制喷头数不超过800个，该项目总建筑面积193159.58 m²，根据《自动喷水灭火系统设计规范~( GB 50084-2017 )规定，中危险级E级一个喷头的最大保护面积为11.50m², 初步计算该建筑至少需要16797个喷头，至少需设湿式报警阅21个。

(四)水喷雾灭火系统

( 1 )根据《建筑设计防火规范~( GB 50016-2014 )第8.3.8条规定，可燃油油漫电力变压器、充可燃油的高压电容器和多油开关室宜设水喷雾灭火系统。

(2 )根据《水喷雾灭火系统设计规范~(GB 50219-2014)规定，水喷雾灭火系统可用于扑救固体火灾和闪点大于60CC的液体火灾及电气火灾。可燃油油浸电力变压器、充可燃油的高压电容器和多油开关室的水喷雾灭火系统的设计供给强度不应小于20LI (min . m勺，可燃油油浸电力变压器、多油开关室的持续供给时间不应小于0.4h;柴油发电机室及其储油间的持续供给时间不应小于0.5h。系统应选择水雾喷头，工作压力不应小于0.35MPa。水喷雾灭火系统消防用水量取决于被保护对象表面积大小，上述被保护对象表面积最大的为变压器室。

(五)供水设施

根据《消防给水及消火栓系统技术规范~( GB 50974-2014 )第3.1.2条规定，一起火灾灭火所需消防用水的设计流量应由建筑的室外消火栓系统、室内消火栓系统、自动喷水灭火系统、泡沫灭火系统、水喷雾灭火系统、固定消防炮灭火系统、固定冷却水系统等需要同时作用的各种水灭火系统的设计流量组成。该高层建筑的消防用水总量应按室内、外消防用水量之和计算，其中室内消防用水量应为室内消火栓用水、自动灭火用水(包括自动喷水灭火、水喷雾灭火，应按其中用水量最大的一个系统确定)之和(两者同时开启)。计算消防水池容量时，消火栓系统的火灾延续时间应按3h计算，自动喷水灭火系统可按火灾延续时间1h计算。消防水池容积大于500m³时，宜设两格能独立使用的消防水池。该建筑应设高位消防水箱，根据《消防给水及消火栓系统技术规范~( GB 50974-2014 )第5.2.1条、第

5.2.2条规定，一类高层公共建筑高度大于150m时，其有效容积不应小于100m³;高位消防水箱的设置位置应高于其所服务的灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力。根据《消防给水及消火栓系统技术规范~( GB 50974-2014 )第6.2.3条规定，采用消防水泵串联分区供水时，宜采用消防水泵传输水箱串联供水方式，传输水箱的有效储水容积不应小于60m³。该建筑高度超过100m，最不利点水灭火设施处静水压力不应低于0.15MPa，否则应设稳压泵。室内消火栓系统和自动喷水灭火系统及水喷雾灭火系统应设水泵接合器，每个水泵接合器的流量应按10-15 Lls计算。附设在建筑物内的消防水泵房，不应设置在地下三层及以下，或室内地面与室外出入口地坪高差大于10m的地下楼层。

(六)气体灭火系统

根据《建筑设计防火规范>>( GB 50016-2014 )第8.3.9条规定，该高层建筑内的变(配)

电室、通信机房宜设置气体灭火系统。该建筑的气体灭火系统采用组合分配式七氟丙皖全淹没灭火系统，设计压力宜为4.20MPa，设计浓度不应低于8%，喷放时间不应大于8s，浸渍时间不小于5mino系统采用自动控制、于动控制和机械应急操作三种启动方式。

(七)火灾自动报警系统

(1)根据《建筑设计防火规范>>( GB 50016-2014 )第8.4.1条规定，该高层建筑应设置火灾自动报警系统。根据《汽车库、修车库、停车场设计防火规范>>( GB 50067-2014 )第9.0.7条规定，高层建筑地下车库也应设置火灾自动报警系统。

( 2 )根据《火灾自动报警系统设计规范>>( GB 50116-2013 )第3.2.1条规定，该高层建筑不仅需要报警，同时需要联动自动消防设备，应采用集中火灾自动报警控制系统，并应设置一个消防控制室。若设置两个及以上消防控制室的保护对象，或已设置两个及以上集中报警系统的保护对象，应采用控制中心报警系统。控制中心报警系统应由火灾探测器、于动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成。除厨房、锅炉房、发电机房等不宜安装感炯探测器的场所宜选用点型感温火灾探测器外，汽车库、商场、空调机房、疏散走道、酒店客房、办公室等场所均宜选用点型感烟火灾探测器，但上述场所内若有属于大空间等特殊场所的应特殊考虑。

消防控制中心应有消防联动控制功能，并能接收和显示消防应急广播系统、应急照明和疏散指示系统、防烟排烟系统、防火门及防火卷帘系统、室内消火栓系统、各类灭火系统、消防通信系统、消防电梯等消防系统和设备的动态信息。

(八)防烟排烟系统

1.防烟系统

(1)根据《建筑设计防火规范>>( GB 50016-2014 )规定，该建筑的防烟楼梯间及其前室、消防电梯间前室和合用前室、避难层(间)应设置独立的机械加压送风的防烟系统。

( 2 )根据《建筑防烟排烟系统技术标准>>(GB 51251-2017 )规定，防烟系统机械加压送风量应由计算确定，或按规范规定的数值确定。当计算值和规范数值不一致时，应按两者中较大值确定。防烟设施采用机械加压送风防烟方式时，应满足防烟楼梯间与走道之间的余压值为40 -50 Pa，前室、合用前室、消防电梯间前室与走道之间的余压值为25-30 Pa;当系统余压值超过最大允许压力差时应采取泄压措施。楼梯间宜每隔2-3层设一个常开加压送风口，前室应每层设一个常闭加压送风口;一个防火分区内火灾确认后应能在15s内联动开启该防火分区楼梯间的全部加压送风机，并开启着火层及其上下层前室的加压送风口。建筑高度大于100m的建筑，其机械加压送风系统应竖向分段独立设置，且每段高度不应超过100mo机械加压送风机可采用轴流风机或中、低压离心风机，风机宜设置在系统的下部，且应采取保证各层送风量均匀性的措施;送风机的进风口宜设在机械加压送风系统的下部;送风机的进风口应直通室外，且应采取防止烟气被吸人的措施;送风机的进风口不应与排烟风机的出风口设在同一面上;当确有困难时，送风机的进风口与排烟风机的出风口应分开布置，且坚向布置时，送风机的进风口应设置在排烟出口的下方，其两者边缘最小垂直距离不应小于6.0m;水平布置时，两者边缘最小水平距离不应小于20.0m;送风机应设置在专用机房内，送风机房应符合《建筑设计防火规范))( GB 50016-2014 )的规定;当送风机出风管或进风管上安装单向风阀或电动风阀时，应采取火灾时自动开启阀门的措施。

2.排烟系统

(1)根据《建筑设计防火规范~( GB 50016-2014 )第8.5.3条规定，该高层建筑内长度大于20m的疏散走道;建筑面积大于100m²且经常有人停留的地上房间;建筑面积大于300旷且可燃物较多的地上房间;总建筑面积大于200m²或一个房间建筑面积大于50m²，且经常有人停留或可燃物较多的地下或半地下建筑(室)、地上建筑内的无窗房间;应设置排烟系统。

( 2 )根据《建筑防烟排烟系统技术标准~(GB 51251-2017)规定，排烟系统采用机械排烟时除中庭外，一个防烟分区的排烟量，对于建筑空间净空高度为6m及以下的场所，应按不小于60旷/(h . m²)计算;公共建筑、工业建筑中空间净高大于6m的场所，其每个防烟分区排烟量应根据场所内的热释放速率以及《建筑防烟排烟系统技术标准~( GB 51251-2017 )第4丘6条~第4.6.13条的规定计算确定。

( 3 )根据《汽车库、修车库、停车场设计防火规范~(GB 50067-2014)第8.2.1条规定，地下汽车库(除建筑面积小于1000旷的地下一层汽车库外)应设置排烟系统。该地下汽车库设置了机械排烟系统，利用下垂的梁划分防烟分区，每个防烟分区的建筑面积不大于2000旷。根据《汽车库、修车库、停车场设计防火规范~(GB 50067一2014)第8.2.5条、第8.2.6条、第8.2.10条规定，空间净高3m以上4m以下的地下汽车库每个防烟分区排烟风机的排烟量不应小于31500旷Iho每个防烟分区应设置排烟口，排烟口宜设在顶棚或靠近顶棚的墙面上;排烟口距该防烟分区内最远点的水平距离不应超过30m。当地下车库没有直接通向室外的出入口时还应设置补风系统，且补风量不宜小于排烟量的50%。

(九)消防应急照明和疏散指示标志

(1)根据《建筑设计防火规范~( GB 50016-2014)第10.3.1条、第10.3.2条规定，该建筑的下列部位应设置疏散照明:①封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室，其地面最低水平照度不应低于5.01x。②多功能厅和建筑面积大于200旷的营业厅、餐厅等人员密集的场所，其地面最低水平照度不应低于3.01x。③疏散走道，其地面最低水平照度不应低于1.0lx。

(2)根据《建筑设计防火规范~( GB 50016-2014 )第10.3.3条规定，配电室、消防控制室、消防水泵房、防烟排烟机房以及发生火灾时仍需正常工作的消防设备房应设置备用照明，其作业面的最低照度不应低于正常照明的照度。

( 3 )根据《建筑设计防火规范~( GB 50016-2014)第10.3.5条、第10.3.6条规定，该高层建筑应设置灯光疏散指示标志。灯光疏散指示标志应设在安全出口和人员密集的场所的疏散门的正上方，还应设在疏散走道及其转角处距地面高度1m以下的墙面或地面上。疏散走道处灯光疏散指示标志的间距不应大于20m，对于袋形走道，不应大于10m;在走道转角区，不应大于1.0m。该高层建筑的商店(地上商场5000m²以上，地下或半地下商店500m²以上)应在疏散走道和主要疏散路径的地面上增设保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志。

(十)消防电梯

根据《建筑设计防火规范~( GB 50016-2014 )第7.3.1条规定，该高层建筑应设置消防电梯。消防电梯应分别设置在不同的防火分区内，且每个防火分区不应少于1台。消防电梯应能每层停靠，且载质量不应小于800悔，电梯从首层到顶层的运行时间不宜超过60S;消防电梯轿厢内部应设置专用消防对讲电话，在首层的消防电梯入口处应设置供消防队员专用的操作按钮;消防电梯动力与控制电缆、电线、控制面板应采取防水措施;消防电梯内部装修应采用不燃材料;消防电梯井底应设排水设施，排水井容积不应小于2m³，排水泵的排水量不应小于10 1/s。

(+一)建筑灭火器

(1)根据《建筑设计防火规范~( GB 50016-2014 )第8.1.10条规定，该高层建筑应设置建筑灭火器。

( 2 )根据《建筑灭火器配置设计规范~( GB 50140-2005 )的规定，该建筑各层均应设置建筑灭火器。该建筑灭火器配置场所的危险等级应为严重危险级，地上商场、酒店客房和办公室的火灾种类为A类火灾，地下汽车库火灾种类为B类和A类火灾，应配置ABC型干粉灭火器，但在变(自己)电室、开关室、柴油发电机室可配置二氧化碳灭火器。

四、注意事项

(1)消防软管卷盘、轻便消防水龙及多层住宅楼梯间中的干式消防竖管上设置的消火栓，其消防用水量可不计入室内消防给水设计流量o

(2)符合下列条件时，消防给水系统应分区供水:

1)系统工作压力大于2.40MPa_o (当系统的工作压力大于2.40MPa时，应采用消防水泵串联或减压水箱分区供水形式)

2)消火栓栓口处静压大于1.0MPa。

3 )自动喷水灭火系统报警阀处的工作压力大于1.60MPa或喷头处工作压力大于1.20MPa。

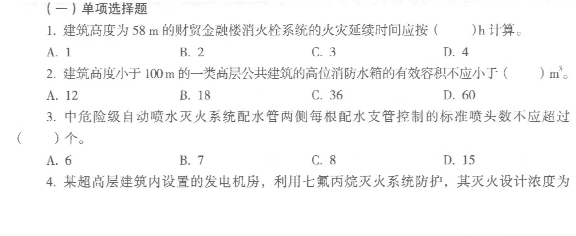

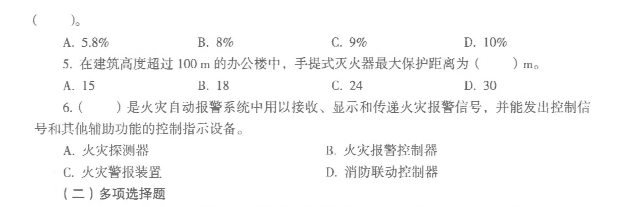

思考题.

1. (应设置独立的机械加压送风的防炯设施。

A.有多个门，且不具备自然通风条件的防烟楼梯间的独立前室

B.不具备自然通风条件的消防电梯间前室或合用前室

C.采用自然通风措施的防烟楼梯间，其不具备自然通风条件的前室

D.有可开启外窗的封闭避难层(间)

E长度大于20m的疏散走道

2.水喷雾灭火系统由等组成。

A.水雾喷头                B.雨淋阀组

C.闭式喷头                D.管道

E.供水设备

3.气体灭火系统按其装配形式可分为(

A.全淹没系统

C.管网灭火系统

E.单元独立灭火系统

(三)分析题

简述手动火灾报警按钮的设置要点。

;;[参考答案]::

(三)答题要点

( 1 )每个防火分区应至少布置一个手动火灾报警按钮。

( 2 )从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的距离不应大于30m。( 3 )手动火灾报警按钮宜设置在疏散通道或出入口处。

(4)手动火灾报警按钮宜设置在明显和便于操作的部位，当安装在墙上时，其底边距地高度宜为1.30-1.50 m，且应有明显的标志。
