18年消防工程师案例分析：二类高层旅馆建筑消防设施配置

帮考网校2019-01-17 10:15

194

阅读量

课程

一、情景描述

某高层旅馆地上8层、地下l层，建筑高度32m，总建筑面积18000m²，每层层高均为

4 m，每层建筑面积均为2000m²，客房数为161间。地下一层设置生活给水泵房、消防水泵房、消防水池、配电室等。首层为大堂、多功能厅以及厨房、餐厅等，地上2-8层为旅馆客房，建筑内设置两部符合自然通风条件的封闭楼梯间。该旅馆每层设有3个DN65室内消火栓，消火栓间距小于25mj各层均设有自动喷水灭火系统;大堂、多功能厅以及厨房、娱乐室和疏散走道及楼梯间设有消防应急照明和灯光疏散指示标志;各层每个室内消火栓处配置2具手提式ABC干粉灭火器;距该建筑室外150m范围内设有两个室外消火栓。

二、案例说明

本案例包含或涉及下列内容:

(1)室外消火栓系统的设置。

( 2 )室内消火栓系统的设置。

( 3 )自动喷水灭火系统的设置。

( 4)建筑灭火器的设置。

( 5 )消防应急照明和疏散指示标志的设置。

三、关键知识点及依据

该建筑为建筑高度小于50m的旅馆建筑，根据《建筑设计防火规范~( GB 50016-2014)

第5.1.1条规定，其建筑类别按高度和使用功能划分应为二类高层民用建筑。

(一)室外消火栓系统

(1)根据《建筑设计防火规范~( GB 50016-2014)第8.1.2条规定，该建筑应设置室外消火栓系统O

(2)该建筑体积为72000 m³，根据《消防给水及消火栓系统技术规范~(GB 50974-2014 )第3.3.2条规定，该高层民用建筑的室外消火栓设计流量不应小于40Us，室外消火栓的数量应根据室外消火栓的设计流量和保护半径经计算确定，保护半径不应大于150m，每个消火栓的出流量宜按10-15 Us计算，该建筑至少应设3个室外消火栓。室外消火栓应沿高层建筑四周均匀布置，建筑消防扑救面一侧的室外消火栓数量不宜少于2个，消火栓距高层建筑外墙的距离不宜小于5m。

(二)室内消火栓系统

(1)根据《建筑设计防火规范~( GB 50016-2014 )第8.2.1条规定，该高层建筑应设室内消火栓系统。

( 2 )根据《消防给水及消火栓系统技术规范~( GB 50974-2014 )第3.5.2条规定，建筑高度小于或等于50m的高层公共建筑，其室内消火栓设计流量不应小于20U日，同时使用消防水枪数不应少于4支，每根竖管最小流量应为10USo室内消火栓采用临时高压给水系统，室内消火栓给水管道布置成环状.包括设备层在内的各层均应设置室内消火栓。消火栓的布置应满足同一平面有2支水枪的2股充实水柱同时到达任何部位的要求;消火栓栓口动压不应小于

0.35 MPa.且水枪充实水柱应按13m计算。消火栓的间距不大于30.0m，消火栓栓口距地而高度宜为1.1111，栓口出水方向宜向下或与设置消火栓的墙面相垂直;消火栓栓口的动原力不应大于0.50MPa.当大于0.70MPa时必须设置减压装置;应采用同一型号、规格的DN65室内消火栓，配置公称直径65111111、有内衬里且长度不宜超过25.0m的消防水带。消防电梯问前室应设室内消火栓，高层建筑的屋顶应设一个装有压力显示装置的检查用的消火栓。

( 3 )建筑室内消火栓的设置应满足火灾扑救要求，并应符合下列规定:

1 )室内消火栓应设在楼梯间及其休息平台和前室、走道等明显易于取用，以及便于火灾扑救的位置O

2)同一楼梯间及其附近不同层设置的消火栓，其平面位置宜相同。

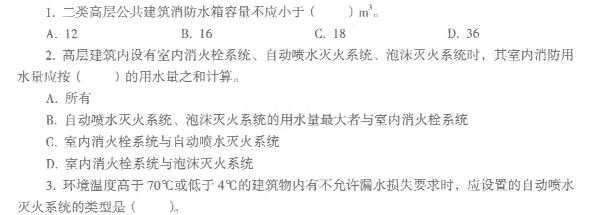

(三)自动喷水灭火系统

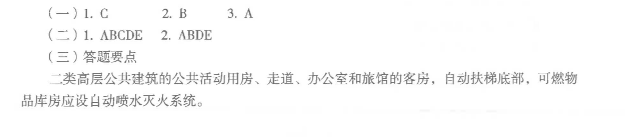

(1)根据《建筑设计防火规范~( GB 50016-2014 )第8.3.3条规定，该高层建筑的公共活动用房、走道、办公室、客房、可燃物品库房、自动扶梯底部应设置自动灭火系统，并宜采用自动喷水灭火系统。

( 2 )根据《自动喷水灭火系统设计规范~( GB 50084-2017 )规定，该高层旅馆建筑自动喷水灭火系统的火灾危险等级应为中危险级I级，其设计喷水强度不应低于6.0U (min • m²) , 作用面积不应小于160m²0自动喷水灭火系统消防用水量应依据《自动喷水灭火系统设计规范~(GB 50084-2017)规定，并根据喷头布置情况经计算确定。喷头选用流量系数K=80，公称动作温度高于环境最高温度300C，即680C的洒水喷头(厨房操作间选用930C的洒水喷头)。火灾危险等级为中危险级I级的客房可采用边墙型喷头，地下室无吊顶场所应采用直立型喷头，走道、多功能厅等有吊顶的部位应采用吊顶型喷头，每个温式报警阅控制喷头数不超过800个。

(四)建筑灭火器

(1)根据《建筑设计防火规范~( GB 50016-2014 )第8.1.10条规定，该高层建筑应设置建筑灭火器。

( 2 )根据《建筑灭火器配置设计规范~( GB 50140-2005 )的规定，该建筑各层均应设置建筑灭火器。该旅馆建筑首层的多功能厅和厨房及公共活动用房的灭火器配置场所危险等级应为严重危险级，地下1层配电室的灭火器配置场所危险等级应为中危险级，客房及其他设备用房的灭火器配置场所危险等级应为轻危险级。

1)计算单元中的最小需配灭火级别应按下式计算:

式中。一一计算单元的最小需配灭火级别(A或B)j

K-→彦正系数;

S-一计算单元的保护面积(m²)j

U一-A类或B类火灾场所单位灭火级别最大保护面积(m²/A或旷/B)。

首层应根据不同危险等级分别计算各计算单元的最小需配灭火级别。

2 -8层每层计算单元的最小需配灭火级别:

Q=KS/U=0.5 x 2 0007100=10 (A)

同理也可以根据配电室的面积计算地下一层配电室的最小需配灭火级别。

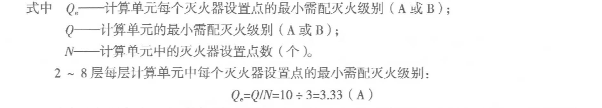

2)计算单元中每个灭火器设置点的最小需配灭火级别应按下式计算:

在客房各层每个灭火器设置点可配置4kg手提式ABC干粉灭火器2具。同理，也可以计算出其他楼层每个灭火器设置点的最小需配灭火级别(A)。

(五)消防应急照明和疏散指示标志

(1)根据《建筑设计防火规范>( GB 50016-2014 )第10.3.1条、第10.3.2条规定，该建筑的下列部位应设置疏散照明:

1)封闭楼梯间，其地面最低水平照度不应低于5.0lx。

2)大堂、多功能厅和建筑面积大于200旷的营业厅、餐厅等人员密集的场所，其地面最低水平照度不应低于3.01Xj疏散走道，其地面最低水平照度不应低于1.01x。

(2)根据《建筑设计防火规范>( GB 50016-2014 )第10.3.3条规定，配电室、消防控制室、消防水泵房、防烟排烟机房以及发生火灾时仍需正常工作的消防设备房应设置备用照明，其作业面的最低照度不应低于正常照明的照度。

( 3 )根据《建筑设计防火规范>( GB 50016-2014 )第10.3.5条规定，该高层建筑应设置灯光疏散指示标志。灯光疏散指示标志应设在安全出口和人员密集的场所的疏散门的正上方，还应设在疏散走道及其转角处距地面高度1m以下的墙面或地面上;疏散走道处的灯光疏散指示标志的间距不应大于20m，对于袋形走道，不应大于10mj在走道转角区，不应大于1.0m 。
