一、情景描述

某二类高层商住楼地上30层、地下2层总建筑面积85694.81 m²0地下一层至地上四层为商场(建筑面积37275.01m勺，地上五层及以上层为普通住宅，地下二层为汽车库(层高4 m)。该商住楼内的防烟楼梯间及其前室、消防电梯间前室和合用前室靠外墙布置，具备自然排烟条件。商住楼建筑高度96.40m，裙房商场建筑高度20.70m。该商住楼设有室内外消火栓系统、自动喷水灭火系统、防烟和排烟设施、火灾自动报警系统、消防应急照明和消防疏散指示标志、灭火器等消防设施及器材。

二、案例说明

本案例包含或涉及下列内容:

( 1 )室外消火栓系统的设置。

( 2)室内消火栓系统的设置。

( 3 )自动喷水灭火系统的设置。( 4)供水设施的设置。

( 5 )火灾自动报警系统的设置。

(6 )防烟排烟系统的设置。

(7)建筑灭火器的设置。

( 8 )消防应急照明和疏散指示标志的设置。

( 9 )消防电梯的设置。

三、关键知识点及依据

(一)室外消火栓系统

( 1 )根据《建筑设计防火规范~(GB 50016一2014)第8.1.2条规定，该建筑应设置室外消栓系统。

( 2 )根据《消防给水及消火栓系统技术规范~( GB 50974-2014 )第3.3.2条规定，高层民用建筑室外消火栓设计流量为40Us，室外消火栓的数量应根据室外消火栓的设计流量和保护半径经计算确定，保护半径不应大于150m，每个消火栓的:U流量宜按10-15 Lls 计算，该建筑应设置3-4个室外消火栓。室外消火栓应沿高层建筑四周均匀布置，建筑消防扑救面一侧的室外消火栓数量不宜少于2个，室外消火栓距高层建筑外墙的距离不宜小于

5 mo

(二)室内消火栓系统

( 1 )根据《建筑设计防火规范~(GB 50016-2014)第8.2.1条规定，该高层建筑应设室内消火栓系统o

( 2 )根据《消防给水及消火栓系统技术规范~( GB 50974-2014 )第3.5.2条规定，室内消火栓设计流量不应小于40Us，同时使用消防水枪数不应小于8支，每根竖管最小流量为15 Us。室内消火栓系统采用临时高压给水系统，室内消火栓给水管道应布置成环状，包括设备层在内的各层均应设置室内消火栓。消火栓应设在走道、楼梯间及其休息平台和前室明显易于取用的地点，室内消火栓的布置应满足同一平面有2支水枪的2股充实水柱同时到达任何部位的要求;消火栓栓口动压不应小于0万MPa，且水枪充实水柱应按l3m计算。室内消火栓的间距不应大于30.0m，消火栓栓口距地面宜为1.1m，消火栓栓口出水方向宜向下或与设置消火栓的墙面相垂直;消火栓栓口的动压力不应大于0.50MPa，当大于0.70MPa时必须设置减压装置;应采用同一型号、规格的DN65室内消火栓，配置公称直径65mm有内衬里且长度不宜超过25.0m的消防水带。消防电梯间前室应设室内消火栓，高层建筑的屋顶应设一个安装有压力显示装置的检查用的消火栓。

( 3 )根据《建筑设计防火规范~( GB 50016-2014 )第8.2.4条规定，该建筑商业部分的室内消火栓箱内应设置消防软管卷盘或轻便消防水龙。

(三)自动喷水灭火系统

( 1 )根据《建筑设计防火规范~( GB 50016-2014 )第8.3.3条规定，该高层建筑地下→

层至地上囚层的商场应设置自动灭火系统，并宜采用自动喷水灭火系统。根据《汽车库、修车库、停车场设计防火规范~( GB 50067-2014)第7.2.1条规定，停车数超过10辆的地下汽车库应设置自动喷水灭火系统。

( 2 )根据《自动喷水灭火系统设计规范~( GB 50084-2017 )规定，该建筑地上五层及以上各层为普通住宅，根据《自动喷水灭火系统设计规范~( GB 50084-2017 )的规定，其火灾危险等级为轻危险级;地下一层至地上四层商场及地下二层汽车库的自动喷水灭火系统的火灾危险等级为中危险级E级。建筑内设有不同类型的系统或有不同危险等级的场所时，系统的设计流量应按其设计流量的最大值确定，因此，该建筑自动喷水灭火系统的火灾危险等级应按中危险级H级确定，其喷水强度为8L/ (min . m² ) ，作用面积为160m²0自动喷水灭火系统消防用水量应依据《自动喷水灭火系统设计规范))(GB 50084-2017 )规定，并根据喷头布置情况经计算确定。喷头选用流量系数K=80，公称动作温度高于环境最高温度30吃，即68"c的洒水喷头(厨房操作间选用93"c的洒水喷头)，每个温式报警阀控制喷头数不超过800个。

(四)供水设施

该高层民用建筑采用临时高压消防给水系统，消防水泵房设在地下二层，其出口直通室外。消防水泵房内设置消火栓泵三台(两用一备)，喷淋泵三台(两用一备)。消火栓系统分高、低两个区，用减压阀进行分区。室内消火栓系统和自动喷水灭火系统在室外各设三个地下式消防水泵接合器。室外消防用水由市政给水管网直接供给，消防水池容量=室内消火栓用水量×火灾延续时间+自动喷水灭火用水量×火灾延续时间。

(五)火灾自动报警系统

( 1 )根据《建筑设计防火规范þ( GB 50016-2014 )第8.4.1条规定，该高层建筑地下一层至地上四层的商场应设置火灾自动报警系统5-30层住宅楼层的公共部位应设置火灾自动报警系统，住宅套内宜设置火灾探测器。根据《汽车库、修车库、停车场设计防火规范》

( GB 50067-2014 )第9.0.7条规定，高层建筑地下车库也应设置火灾自动报警系统。

( 2 )根据《火灾自动报警系统设计规范þ( GB 50116-2013 )第3.2.1条规定，该高层建筑不仅需要报誓，同时需要联动消防设备，且只设置一台具有集中控制功能的火灾报警控制器和消防联动控制器的保护对象，应采用集中火灾自动报警控制系统，并应设置→个消防控制室。设置两个及以上消防控制室的保护对象，或己设置两个及以上集中报警系统的保护对象，应采用控制中心报警系统。控制中心报警系统应由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成。除厨房、锅炉房、发电房等不宜安装感烟探测器的场所宜选用点型感温火灾探测器外，汽车库、商场、空调机房、疏散走道等场所均宜选用点型感烟火灾探测器，但上述场所内若有属于大空间等特殊场所的应特殊考虑。

(六)防烟排烟系统

1.防烟

( 1 )根据《建筑设计防火规范þ( GB 50016-2014 )第8.5.1条规定，该建筑高度为

96.40 m，其防烟楼梯间及其前室、消防电梯间前室和合用前室的防烟设施均应采用机械加压送风系统O

( 2 )根据《建筑防烟排烟系统技术标准þ(GB 51251一2017)规定，应满足防烟楼梯间与走道之间的余压值为40-50 Pa，前室、合用前室、消防电梯间前室与走道之间的余压值为

25 -30 Pa;当系统余压值超过最大允许压力差时应采取泄压措施。楼梯间宜每隔2-3层设→个加压送风口，前室的加压送风口应每层设置。机械加压送风机宜采用轴流风机或中、低压离心风机，风机位置应根据供电条件，风量分配均衡，新风入口不受火、烟威胁等因素确定。

2.才Jf:1因

(1)根据《建筑设计防火规范))( GB 50016-2014 )第8.5.3条、第8立4条规定，该高层建筑内长度大于20m的疏散走道;商场内建筑面积大于100m²且经常有人停留的地上房间;商场内建筑面积大于300m²且可燃物较多的地上房间;总建筑面积大于200旷或一个房间建筑面积大于50m2，且经常有人停留或可燃物较多的地下或半地下建筑(室)、地上建筑内的无窗房间，应设置排烟设施。

( 2 )根据《建筑防烟排烟系统技术标准þ( GB 51251-2017 )规定，排烟系统采用机械排烟时，除中庭外，一个防烟分区的排烟量，对于建筑空间净空高度为6m及以下的场所，排烟量应按不小于60旷/(h . m² )计算;公共建筑、工业建筑中空间净高大于6m的场所，其每个防烟分区排烟量应根据场所内的热释放速率以及《建筑防烟排烟系统技术标准}(GB51251-2017 )第4.6.6条~第4.6.13条的规定计算确定。

( 3 )根据《汽车库、修车库、停车场设计防火规范}( GB 50067-2014 )第8.2.1条规定，地下汽车库(除建筑面积小于1000旷的地下一层汽车库外)应设置排烟系统。该地下汽车库设置了机械排烟设施，利用下垂的梁划分防烟分区，每个防烟分区的建筑面积不大于2000旷。根据《汽车库、修车库、停车场设计防火规范>>(GB 50067-2014 )第8.2.5条~第8.2.7条、第8.2.10条规定，该地下汽车库每个防烟分区排烟风机的排烟量不应小于31500旷/h。每个防烟分区应设置排烟口，排烟口宜设在顶棚或靠近顶棚的墙面上;排烟口距该防烟分区内最远点的水平距离不应大于30m。同时还应设置补风系统，且补风量不宜小于排烟量的50%。

(七)建筑灭火器

(1)根据《建筑设计防火规范}( GB 50016-2014)第8.1.10条规定，该高层建筑应设置建筑灭火器。

器。该商住楼(住宅部分除外)应根据计算公式Q=1.3KS/U，计算单元中的最小需配灭火级别，再根据计算公式。e=Q/N计算出每个灭火器设置点的最小需配灭火级别，然后依据规范来确定每个设置点灭火器的类型、规格与数量。灭火器设置点的位置和数量应根据灭火器最大保护距离确定。

(八)消防应急照明和疏散指示标志

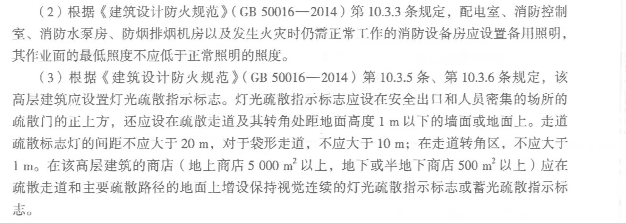

(1)根据《建筑设计防火规范}( GB 50016-2014 )第10.3.1条、第10.3.2条规定，该建筑的下列部位应设置疏散照明:①防烟楼梯间及其前室、消防电梯间的前室或合用前室，其地面最低水平照度不应低于5.01Xj②建筑面积大于200旷的营业厅，其地面最低水平照度不应低于3.0lxj③建筑面积大于100旷的地下或半地下公共活动场所，其地面最低水平照度不应低于3.0lxj④疏散走道，其地面最低水平照度不应地1.01x。

(九)消防电梯

根据《建筑设计防火规范~( GB 50016-2014 )第7.3.1条、第7.3.2条、第7.3.7条、第

7.3.8条规定，该高层建筑应设置消防电梯。消防电梯应分别设置在不同的防火分区内，且每个防火分区不应少于1台。消防电梯应能每层停靠，且载质量不应小于800屿，电梯从首层到顶层的运行时间不宜大于60S;消防电梯轿厢内部应设置专用消防对讲电话，在首层的消防电梯入口处应设置供消防队员专用的操作按钮;消防电梯动力与控制电缆、电线、控制面板应采取防水措施;消防电梯轿厢内部装修应采用不燃材料;消防电梯井底应设排水设施，排水井容量不应小于2m³，排水泵的排水量不应小于10Lls。

四、注意事项

( 1 )消防给水一起火灾灭火用水量应按需要同时作用的室内外消防给水用水量之和计-算，两座及以上建筑合用时，应取最大者。

( 2 )住宅楼层的公共部位建筑面积超过100旷时，应配备l具1A的手提式灭火器;每增加100m²时，增配1具lA的手提式灭火器。

( 3 )消防水池容积大于500旷时，宜设两格能独立使用的消防水池。

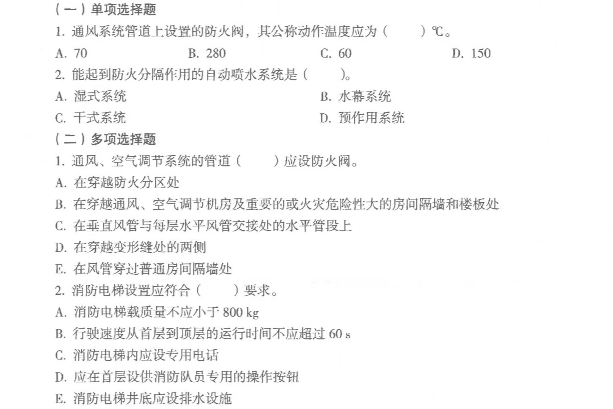

思考题

(三)分析题

消防电梯的设置要点有哪些?

【参考答案 】

(-) 1. A     2.B

 (二)1. ABCD 2. ABCDE

(三)答题要点

( 1 )消防电梯的数量应依据规范按每层防火分区数量确定，且每个防火分区不应少于l台。

( 2 )消防电梯间应设前室，宜靠外墙设置，使用面积应符合规范要求。

( 3 )电梯前室的门应用乙级防火门(不应设防火卷帘)，电梯井及机房围护结构的耐火性能应符合规范要求。

( 4 )消防电梯轿厢内应设专用消防对讲电话;首层应设消防队员专用操作按钮;消防电梯井底应设排水设施;消防电梯前室门口宜设挡水设施;轿厢内装修应采用不燃材料;消防电梯的动力与控制电缆、电线、控制面板应采取防水措施。

( 5 )消防电梯载质量不应小于800屿，行驶速度应按从首层到顶层不宜超过60s确定。
