一、情景描述

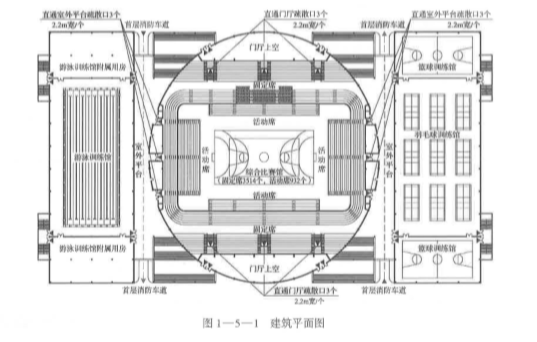

某高校新建一栋体育馆，由主体建筑和附属建筑两部分组成，主体建筑为比赛馆，附属建 筑为训练馆，建筑高度 23 m，总建筑面积 17000 m2 ，采用框架及大跨度钢屋架结构体系，耐火 等级二级，该体育馆的相关信息如图 1-5-1 所示。比赛馆为单层大空间建筑，可容纳观众席 4446 个(其中，固定席 3514 个，活动席 932 个) ;其比赛场地共设有 8 个净宽度均为 2.20 m 的疏散门，其中， 2 个疏散门与比赛馆直通室外的门厅连通， 6 个疏散门与附属建筑的疏散走 道连通;其观众厅共设有 12 个净宽度均为 2.20 m 的疏散门，其中， 6 个疏散门与比赛馆直通室 外的门厅连通， 6 个疏散门与附属建筑地上一层屋顶的室外平台(该室外平台与室外设计地面 之间均设有连通的室外楼梯)连通;比赛场地和观众厅内任一点至最近疏散门的直线距离均不 超过 30 m ，不能直通室外的疏散门至最近的疏散外门(疏散外门均直通室外)的疏散走道的长 度均不超过 12.5 m。两个训练馆均为地上 2 层，局部 l 层;分别设有篮球、羽毛球、游泳等训 练用房;分别设有两部楼梯净宽度均为1.40 m 的敞开楼梯间。该体育馆共设有 7 个防火分区; 其中，最大一个防火分区的使用功能为比赛场地及观众厅，其建筑面积为 5000 m2 ; 每个防火 分区均至少设有两个安全出口。该体育馆按国家有关工程建设消防技术标准配置了室内外消火 栓系统、自动喷水灭火系统和建筑灭火器等消防设施及器材.

二、分析要点

本案例主要分析下列内容: 根据使用用途，分析情景描述中体育馆的建筑等级，并分析该体育馆的耐火等级、消防车 道、防火分区、安全疏散和室内装修等按照国家有关工程建设技术标准的规定，应采取的建筑 防火技术措施。

三、关键知识点及依据，

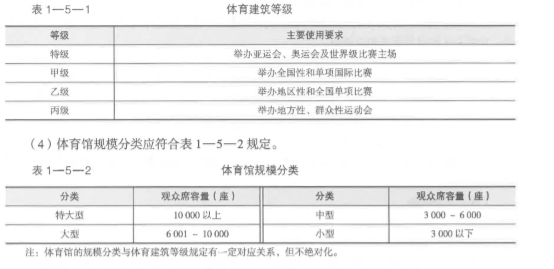

(一)体育建筑的等级和耐火等级，体育馆的规模分类 (1)体育建筑是指作为体育竞技、体育教学、体育娱乐和体育锻炼等活动之用的建筑物。 ( 2 )体育馆是指配备有专门设备而供能够进行球类、室内田径、冰上运动、体操(技巧)、 武术、拳击、击剑、举重、摔跤、 柔道等单项或多项室内竞技比赛和训练的体育建筑，主要由 比赛和练习场地、看台和辅助用房及设施组成。 体育馆根据比赛场地的功能可分为综合体育馆 和专项体育馆，不设观众看台及相应用房的体育馆也称训练房。 ( 3 )体育建筑等级应根据其使用要求分级，且应符合表 1-5一1 的规定。

( 5 )除特级体育建筑的耐火等级应为一级外，其他体育建筑的耐火等级均不应低于二

级。

( 6 )情景描述中体育馆的主要用途为举办地区性比赛，比赛馆可容纳观众席 4446 个;根 据《体育建筑设计规范~ (JGJ 31-2003 )规定，该体育馆的建筑等级应为乙级，规模分类应为 中型，其耐火等级不应低于二级。 (二)消防车道 该体育馆的消防车道设置应符合以下要求:

( 1 )根据《体育建筑设计规范~ (JGJ 31-2003) 规定，体育建筑周围消防车道应环通; 当因各种原因消防车不能按规定靠近建筑物时，应采取下列措施之一满足火灾扑救的需要:

1)消防车在平台下部空间靠近建筑主体;

2 )消防车直接开入建筑内部;

 3 )消防车到达平台上部以接近建筑主体;

 4) 平台上部设消火栓。

 ( 2 )根据《建筑设计防火规范~ ( GB 50016-2014 )规定，超过 3000 个座位的体育馆应设 置环形消防车道，确有困难时，可沿建筑的两个长边设置消防车道。 消防车道的净宽度和净空 高度均不应小于 4m。 消防车道转弯半径应满足消防车转弯的要求，普通消防车的转弯半径通 常为 9 m，登高消防车的转弯半径通常为 12 m ，特种消防车的转弯半径通常为 16 - 20 m。 消 防车道与建筑之间不应设置妨碍消防车操作的树木、架空管线等障碍物。消防车道靠建筑外墙 一侧的边缘距离建筑外墙不宜小于 5m。消防车道的坡度不宜大于 8%。环形消防车道至少应有 两处与其他车道连通。 尽头式消防车道应设置回车道或回车场，回车场的面积不应小于 12 m X 12 m; 供重型消防车使用时，不宜小于 18 m x 18 m。消防车道的路面及其下面的管道和暗沟 等，应能承受重型消防车的压力 。 消防车道可利用交通道路，但该道路应满足消防军通行、转 弯和停靠的要求。

 (三)防火分区

 根据《体育建筑设计规范~ (JGJ 31-2003) 、《建筑设计防火规范~ ( GB 50016-2014 )的 规定，该体育馆的防火分区划分应符合以下要求:

 (1)体育建筑的防火分区尤其是比赛大厅、训练厅和观众休息厅等大空间处应结合建筑布 局、功能分区和使用要求加以划分。

 ( 2 )体育馆的比赛场地和观众看台之间可以作为一个防火分区考虑，而观众休息厅和周边 赛事用房可分别划分防火分区，这样既考虑了体育建筑空间的特殊性，又可以避免观众厅防火 分区面积的元限扩大。

 ( 3 )一、二级耐火等级体育馆地上建筑防火分区的最大允许建筑面积为 2500 旷;建筑内 设置自动灭火系统时，该~火分区的最大允许建筑面积可按上述规定增加1.0 倍;局部设置时， 增加面积可按该局部面积的1.0 倍计算。 体育馆观众厅的防火分区最大允许建筑面积可适当增 加。

 (四)安全疏散 根据《体育建筑设计规范~ (JGJ 31-2003 )、《建筑设计防火规范~ ( GB 50016-2014 )的 规定，该体育馆的安全疏散应符合以下要求:

 ( 1 )体育馆的观众厅，其疏散门的数量应经计算确定，且不应少于 2 个，每个疏散门的平 均疏散人数不宜超过 400 - 700 人。 (2)人员密集的公共场所、观众厅的疏散门不应设置门槛，其净宽度不应小于1.40 m ，且 紧靠门口内外各 1.40 m 范围内不应设置踏步。

 ( 3 ) 一、 三级耐火等级体育馆内疏散门或安全出口不少于 2 个的观众厅等(还包括体育 建筑的入场等候与休息厅) ，其室内任一点至最近疏散门或安全出口的直线距离不应大于 30 m (可不考虑座椅、柜台的影响，但应考虑墙体和隔断的影响) ;当疏散门不能直通室外地面或疏 散楼梯间时，应采用长度不大于 10m 的疏散走道通至最近的安全出口 。 当i亥场所设置自动喷 水灭火系统时，室内任一点至最近安全出口的安全疏散距离可分别增加 25%。

( 4 )由于体育馆属于人员密集场所，楼梯间的人流量较大，使用者大都不熟悉内部环境， 且这类建筑的建筑主体多为单层，因此， {建筑设计防火规范~ ( GB 50016-2014 )未规定体育馆的室内疏散楼梯应采用封闭楼梯间。但当这些场所与其他功能空间组合在同一座建筑内时， 则其疏散楼梯的设置形式应按其中要求最高者确定，或按该建筑的主要功能确定。

 ( 5 )体育馆的疏散走道、疏散楼梯、疏散门、安全出口的各自总净宽度，应根据其通过人 数和疏散净宽度指标计算确定，并应符合下列规定:

l )体育馆观众厅内疏散走道的净宽度应按每 100 人不小于 0.60 m 计算，且不应小于 l m; 边走道的净宽度不宜小于 0.80 m。布置疏散走道时，横走道之间的座位排数不宜超过 20 排; 纵走道之间的座位数每排不宜超过 26 个;前后排座椅的排距不小于 0.90 m 时，可增加1.0 倍， 但不得超过 50 个;仅→侧有纵走道时\座位数应减少一半。

 2) 体育馆观众厅外疏散走道的净宽度不应小子1.10 m。

 3) 有等场需要的入场门不应作为观众厅的疏散门。

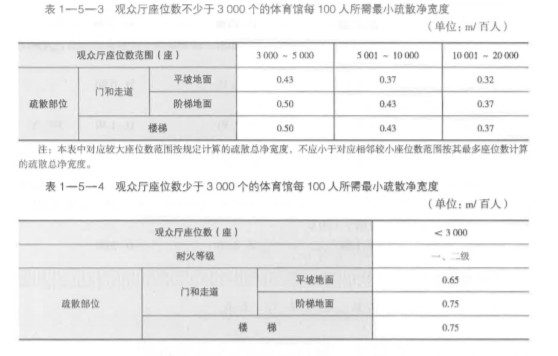

4) 体育馆供观众疏散的所有内门、外门、楼梯和走道的各自总净宽度，应根据疏散人数 按每 100 人的最小疏散净宽度不小于表 }-5-3 、表 }-5-4 的规定计算确定。

5) 疏散楼梯的踏步深度不应小于 0.28 m，踏步高度不应大于 0.16 m，楼梯最小宽度不得 小于1.20 m，楼梯中间休息和楼梯休息平台宽度不应小于楼梯宽度，直跑楼梯的中间平台宽度 不应小于1.20 m。

 6) 疏散门应采用向疏散方向开启的平开门，不应采用推拉门、卷帘门、吊门、转门和折 叠门。人数不超过 60 人且每桂门的平均疏散人数不超过 30 人的房间，其疏散门的开启方向不 限。人员密集场所平时需要控制人员随意出人的疏散门，应保证火灾时不需使用钥匙等任何工 具即能从内部易于打开，并应在显著位置设置具有使用提示的标识。 7)疏散用楼梯和疏散通道上的阶梯不宜采用螺旋楼梯和扇形踏步。确需采用时，踏步 上、下两级所形成的平面角度不应大于 100 ，且每级离扶手 250 mm 处的踏步深度不应小于220mm。

 (五)室内装修

 体育馆建筑内部装修应符合《建筑内部装修设计防火规范~ (GB 50222-2017) 的规定， 建筑内用于比赛、训练部位的室内墙面和顶棚(包括吸声、隔热和保温处理)装修还应符合 《体育建筑设计规范~ (JGJ 31-2003) 的规定，采用不燃烧体材料;当此场所内设有 自动灭火 系统和火灾自动报警系统时，室内墙面和顶棚装修可采用难燃烧体材料。 体育建筑内固定座位应采用烟密度指数 50 以下的难燃材料制作，地面可采用不低于难燃 等级的材料制作;当相关场所内设有自动灭火系统和火灾自动报警系统时，以上要求也不应降 低。
