一、泵站的布置及水泵的分类

1.泵站进出水建筑物

包括：引水渠、沉砂及冲砂建筑物、前池、进水池、出水管道、出水池或压力水箱等。

2.水泵的分类及性能

叶片泵的分类：离心泵、轴流泵、混流泵。

扬程：单位重量水从泵进口到出口所增加的能量。

设计扬程：水泵铭牌上所标出的扬程，即相应于通过设计流量时的扬程，又称额定扬程。

效率：水泵铭牌上的效率是对应于通过设计流量时的效率，该效率为泵的最高效率。

二、水电站的组成及作用

水电站由进水口(有压和无压)、引水建筑物、平水建筑物(压力前池和调压室)和厂区枢纽组成。

主厂房中机组段是把水能变成电能的场所，由下而上分蜗壳尾水管层、水轮机层、发电机层。在施工中，蜗壳外围混凝土、机墩和发电机风罩等为二期混凝土。

三、渠系建筑物的构造及作用

1.渡槽的构造及作用

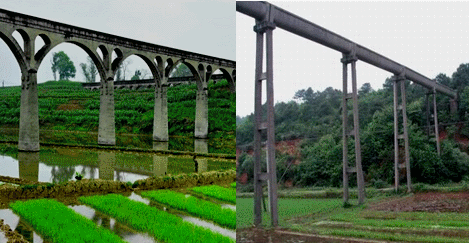

按支承结构渡槽：梁式渡槽和拱式渡槽两大类。

小型渡槽一般采用简支梁式结构，截面采用矩形。

四、涵洞的构造及作用

根据水流形态：有压、无压和半有压式。

2.洞身构造

沉降缝。适应地基不均匀沉降。对于有压涵洞，缝中要设止水，以防渗水使涵洞四周的填土产生渗透变形。

截水环。对于有压涵洞要在洞身四周设若干截水环或用黏土包裹形成涵衣，以防止洞身外围产生集中渗流。

五、渠道断面及施工

1.断面：

明渠断面：梯形、矩形、复合形、弧形底梯形、弧形坡脚梯形、U形;

无压暗渠断面：城门洞形、箱形、正反拱形和圆形。

渠道断面形式

2.施工

改建渠道的基槽填筑，应提前停止通水，或采用抽排、翻晒等方法降低基土含水量，并应清除杂草、淤积泥沙等杂物。

小型渠道，宜将全渠填满至设计高程后，再按设计开挖至防渗层铺设断面。

填筑面宽度应较设计尺寸加宽50cm，并应将原渠坡修成台阶状，再填筑新土。

新建半挖半填渠道基槽的开挖，应先开挖基槽，再将渠道两岸填方部分填筑至设计高程，然后整修渠槽。

浆砌石防渗结构的砌筑顺序如下：

(1)梯形明渠：宜先砌筑渠底后砌渠坡;

砌渠坡时，从坡脚开始，由下而上分层砌筑;

U形、弧形底梯形和弧形坡脚梯形明渠，从渠底中线开始，向两边对称砌筑。

浆砌石防渗结构的砌筑顺序如下：

(2)矩形明渠，宜先砌两边侧墙，后砌渠底;

拱形和箱形暗渠，可先砌侧墙和渠底，后砌顶拱或加盖板。

【课堂习题】

水泵铭牌上标出的扬程是水泵的(　)扬程。

A.实际　　B.设计

C.最大　　D.平均

『正确答案』B

『答案解析』本题考查的是水泵的分类及性能。水泵铭牌上所标出的扬程是这台泵的设计扬程。

【课堂习题】

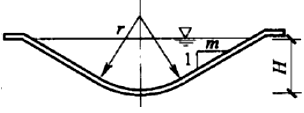

下图所示的渠道断面形式属于(　)扬程。

A.弧形坡脚梯形

B.弧形底梯形

C.复合形

D.正反拱形

『正确答案』B

『答案解析』本题考查的是渠道断面及施工。明渠断面分为梯形、矩形、复合形、弧形底梯形、弧形坡脚梯形、U形，而本题的图是弧形底梯形。
