知识点：水利水电工程施工放样

一、数字比例尺

以分子为一的分数形式表示的比例尺：d/D=1/M

大比例尺：1:500、1:1000、1:2000、1:5000、1:10000;

中比例尺：1:25000、1:50000、1:100000;

小比例尺：1:250000、1:500000、1:1000000。

二、土坝的施工放样

内容：坝轴线测设、坝身控制测量、清基开挖线、坡脚线放样、坝体边坡线放样及修坡桩测设。

2.坝身控制测量：平面控制测量(平行于坝轴线和垂直于坝轴线)、高程控制测量(施工范围外永久性水准点、施工范围内临时性水准点)。

1.坝轴线测设：交会法或极坐标法。

3.清基开挖线：坝体与原地面的交线。采用套绘断面法或经纬仪扫描法。

4.坡脚放样线：坝体与地面的交线。

5.坝体边坡线放样：轴距杆法或坡度尺法。

三、水闸的施工放样

内容：测设水闸的主轴线，闸墩中线，闸孔中线，闸底板的范围及各细部的平面位置和高程。

1.底板的高程放样根据底板的设计高程及临时水准点的高程，采用水准测量的方法。

2.先放闸墩中线，再以中线为依据放样闸墩轮廓线。

知识点：测量仪器的使用

一、常用测量仪器及其作用

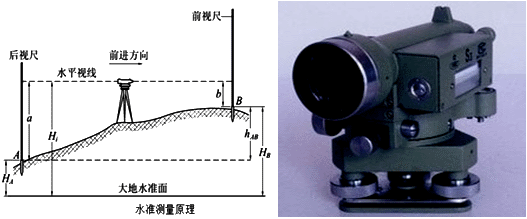

1.水准仪：用于水准测量，水准测量是利用水准仪提供的一条水平视线，测量出两地面点之间的高差。

水准仪：精度不同分为普通水准仪(DS3、DS10)和精密水准仪(DS05、DS1)。

DS3：D、S分别为“大地测量”和“水准仪”的汉语拼音第一个字母;数字3表示该仪器精度，表示每公里往返测量高差中数的偶然中误差为±3mm。

按结构分为微倾水准仪、自动安平水准仪、激光水准仪和数字水准仪(又称电子水准仪)。

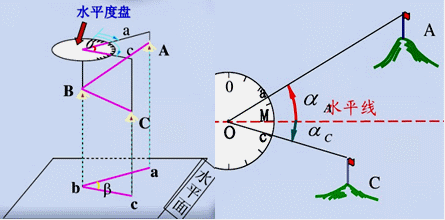

2.经纬仪：水平角测量和竖直角测量，也可用于低精度测量中的视距测量。

3.电磁波测距仪

用激光、红外光作为载波的测距仪统称为光电测距仪，精度分为四级，由高到低为Ⅰ、Ⅱ、Ⅲ、Ⅳ。

4.全站仪

功能：测量水平角、天顶距(竖直角)和斜距。

5.卫星定位系统

以全天候、高精度、自动化、高效益等显著特点;

目前投入使用的有中国北斗卫星导航系统(BDS)、美国全球定位系统(GPS)、俄罗斯格洛纳斯卫星导航系统(GLONASS)、欧盟伽利略定位系统(GALILEO)。

二、常用测量仪器的使用

(一)水准仪的使用

1.使用步骤：安置仪器和粗略整平(简称粗平;圆水准气泡)、调焦和照准、精确整平(简称精平;水准管)和读数(十字丝中丝;保留四位数)。

②调焦和照准

视差产生原因：目标影像与十字丝分划板不重合;

消除视差办法：先调目镜调焦螺旋看清十字丝，再继续仔细地转动物镜调焦螺旋，直至尺像与十字丝平面重合。

(二)经纬仪的使用

经纬仪使用步骤：对中(垂球、光学对中器)、整平(水准管)、照准和读数。

2.照准

(1)目镜调焦 (2)粗瞄目标

(3)物镜调焦 (4)准确瞄准目标

三、测量误差

3.误差产生原因：人、仪器、外界环境。

4.误差的分类与处理原则：

系统误差：规律变化;

偶然误差：没有任何规律性;

粗差：观测者粗心或者受到干扰造成;可以避免。

【课堂习题】

下列数字比例尺中，属于中比例尺的是(　)。

A.1:500　　　B.1:5000

C.1:50000　　D.1:500000

『正确答案』C
