一、情景描述

某二级耐火等级的多功能组合公共建筑，地上6层，建筑高度22.70m;地上一层为商铺，地上二至四层为办公用房，地上五、六层为旅馆。该建筑内设有室内外消火栓系统、火灾自动报警系统、消防应急照明、消防疏散指示标志、灭火器等消防设施及器材。该建筑的室内消火栓系统如图2-27-1所示。

该建筑室内消火栓系统采用临时高压给水系统。检测和验收时发现:设有符合要求的消防水池一座，两台符合要求的消防水泵从消防水池中取水供给高位消防水箱和消火栓系统，系统设有3条竖管和一个环网向18个消火栓供水，室内消火栓系统管网上设有两组水泵接合器，室内消火栓安装在走道上，室内消火栓间距不大于30.0m。室外消火栓系统流量为25Us，室内消火栓系统流量为15Us，室内同时动用水枪数为3支，竖管最小流量为lOUs，消火栓竖管直径为DN80mm。办公区室内消火栓采用DN50单阀单栓，商业和旅馆区室内消火栓采用DN65单阀单栓。消火栓箱内配置软管卷盘。消火栓箱内安装有报警按钮，按动后确认灯点亮，井向消防控制中心报警，消防控制中心以硬线点对点的控制方式于动直接控制消火栓泵的启停。现场检测时拍摄的部分照片如图2一27-2和图2-27-3所刁亏。

二、案例说明

本案例包含或涉及下列内容:

(1)消防泵组的进出水管及附件设置和泵组向环网供水的技术要求。

( 2 )室内消防环状管网上间门的设置应符合规范要求。

( 3 )室内消火栓选型和安装应符合规范要求。

三、关键知识点及依据

(1)应按《消防给水及消火栓系统技术规范~( GB 50974-2014 )设计消火栓系统。

( 2 )当室内消火栓数超过10个且室外消火栓系统流量大于20Us时，室内消火栓系统管网应成环状，消防泵房应有不少于2条出水管直接和环网的不同管段相连，当其中一条损坏时，其余的出水管应能通过全部水量。

( 3 )水泵出水管上应设试验检查用的压力表和DN65的试水管及阀门，供定期测试消防水泵的流量和压力，Jl(泵进出水管上应设阅门和压力表。

(4 )室内消火栓竖管直径应由计算机确定，但不应小于DN100mm，应采用DN65室内消火栓。

( 5 )室内消防给水管网应采用阀门分成若干独立段，对本案例的管网间门的布置应保证检修管道时关闭的Il世管不屈过l根。

( 6 )本案例应在屋面层设室内消火栓，因i亥层有局部功能用房，并应另设一个屋顶消火栓。

(7)本案例应设消火栓备FIi泵，且在火灾发生后消防泵供水不应进入高位消防水箱。( 8 )消防剧水和其他J+J水合山水箱时应采取消防用水不作他用的技术措施。

( 9 )本案例要求掌握室内消火栓箱安装的基本要求。

四、注意事项

( 1 )高位消防水箱的ì9:置高度及有效容积符合《消防给水及消火栓系统技术规范》

( GB 50974-2014)的要求。

( 2 )系统消防泵供水参数符合《消防给水及消火栓系统技术规范~( GB 50974-2014 )的要求。

(3)室内外消防用水量和水泵接合器设置均符合《消防给水及消火栓系统技术规范》

( GB 50974-2014 )的要求。
:思专题...

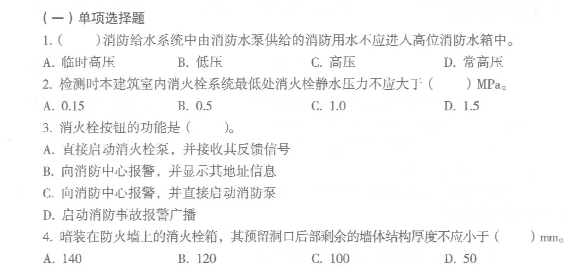

(二)多项选择题

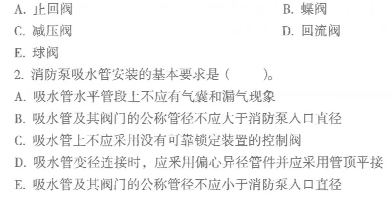

1.下列组件上应有永久性的水流方向标志的组件是。

3.本案例每台消防泵出水管上应设置的主要附件有(

A.消声止回阀

B. DN65的试验放水阀

C.压力表

D.闸阀

E.压力开关

4.室内消火栓箱在装修时必须做到(  ）

A.箱门上应有红色"消火栓"字样

B.箱门不应被装饰物遮掩

c.箱门应能开启至120。

D.箱体背面的墙体厚度不小于规定

E.箱门的颜色应与四周装修材料的颜色有明显区别

(三)分析题

1.分析本案例情景描述中和图2-27-1中的错误。

2.分析图2-27-2、图2-27-3中的错误。

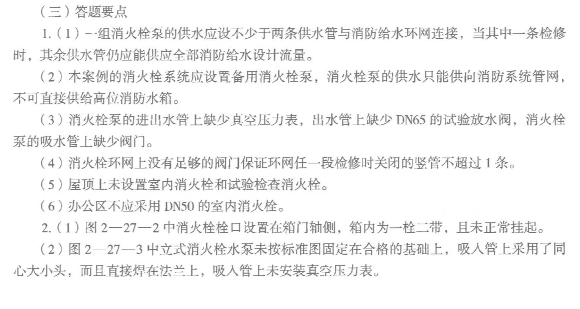

参考答案
